S、SH-25、38型手搖泵產品圖片:
【S、SH-25、38型手搖泵】結構說明:
S、SH-25、38型手搖泵的結構原理是,當用手往復搖動搖手柄(29)時,通過軸(21)、搖臂(9)、連桿(36)等傳動機構,使活塞(7)作往復運動。如圖所示,當活塞向左移動時,右端的泵缸體積逐漸擴大,形成真空,液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里,缸體左側由于活塞的壓縮,使壓水閥(5)頂開,液體經吐出管(11)排出。若活塞的運動方向返回向右時,則泵缸左側吸入液體,泵缸右側排出液體,這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止,吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固,活塞行程由泵蓋(14)和泵體限止。
為了安裝在墻上或其它基礎上,泵體有三個螺栓孔。
為了安裝在墻上或其它基礎上,泵體有三個螺栓孔。

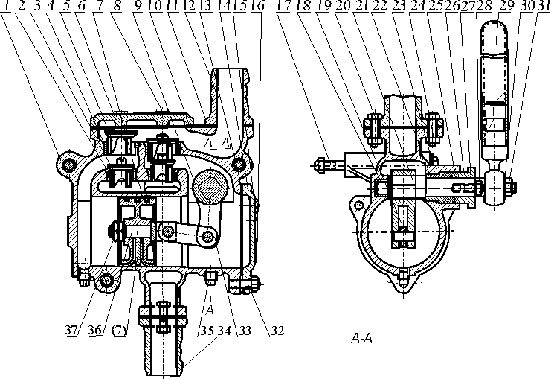

【S、SH-25、38型手搖泵】結構圖:
