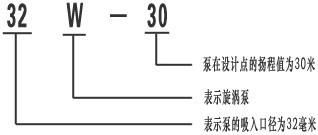

【W(wǎng)型旋渦泵】型號意義:
【W(wǎng)型旋渦泵】產品特點:
1、W型旋渦泵用于輸送溫度從-20℃~+80℃,粘度不大于5。E,無腐蝕性和具有腐蝕性的無固體顆粒的液體。
揚程范圍:從15米至132米
流量范圍:從0.36米3/時至16.9米3/時
2、W型旋渦泵共有十種型號:具體為20W-20,25W-25,32W-30,40W-10,50W-45,50W-45,65W-50,20W-65,25W-70,32W-72,40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40,鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端面機械密封。除WB和WM型泵用單端面機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型旋渦泵的旋轉方向:由泵往電機方向看為逆時針方向旋轉
揚程范圍:從15米至132米
流量范圍:從0.36米3/時至16.9米3/時
2、W型旋渦泵共有十種型號:具體為20W-20,25W-25,32W-30,40W-10,50W-45,50W-45,65W-50,20W-65,25W-70,32W-72,40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40,鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端面機械密封。除WB和WM型泵用單端面機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型旋渦泵的旋轉方向:由泵往電機方向看為逆時針方向旋轉
【W(wǎng)型旋渦泵】結構說明:
W型旋渦泵的主要零件(風型結構)有1、泵體2、泵蓋3、葉輪4、托架結合部5、爪型彈性聯軸器6、填料壓蓋或者甲.端面密封端蓋7、單端面密封部件(對于wM泵)。w型旋渦泵與電機合裝存-底座上。泵的進、出口方向為斜朝上,經接彎變?yōu)榇怪毕蛏稀?br />
葉輪在軸上是可以自由軸向移動的,以保證葉輪與泵體、泵蓋之間的軸向間隙兩側相等。允許用紙墊來調整間隙.但紙墊必須放存泵蓋出口處的石棉板墊的外面。
