在氯堿工業中，氯氣和氫氣的輸送或加壓主要用離心式和液環式兩種機型。離心式氯壓機的輸氣量大，效率較高，但要求將氯氣干燥到含水量小于50x10-6（質量分?jǐn)?shù)），需增加氯氣干燥裝置的投資，如進氣量小于1400m3/h時，效率較低。目前國內已開發出高速型多軸離心式氯壓機，單臺能力可用于年產3萬~7萬噸燒堿規模的氯氣輸送。我國氯堿行業中，中小氯堿廠數量占多數，液環式氯氣泵使用量仍較大。國內外高壓法液氯工序中，排氣壓力14bar左右的氯氣加壓，使用雙吸式氯氣泵，氯氣泵應與氣液分離器、硫酸冷卻器、循環泵、閥門、管線、儀表等集裝在一個公用底座上成套供貨。

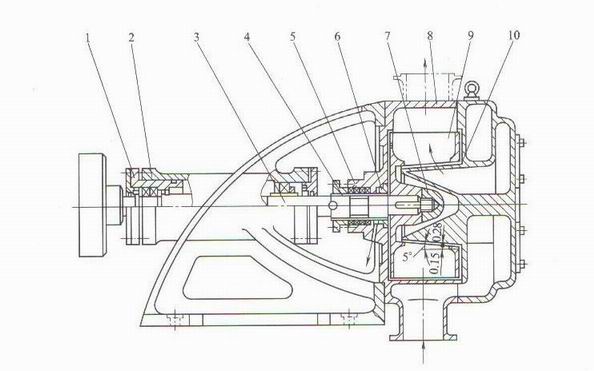

圖3-28   YL型液環式氯氣泵結構簡圖

1-軸承套簡：2-軸承座：3-軸：4-軸套：5-軸封：6-節流環：7-葉輪螺母：

8-泵體（進出口呈水平位置）：9-葉輪：10-大蓋
