方案一：采用對現有主泵拆級注水，通過PCP技術實現壓力、流量調節。系統模型流程見圖6-19.
此方案前面已做過敘述，PCP系統大多采取前置增壓泵的揚程為注水泵的單級揚程：這樣在注水泵拆一級，由于PCP增壓泵可以調節補償注水壓力的高低，并適應流量變化，目前增壓泵壓調節可達4MPa

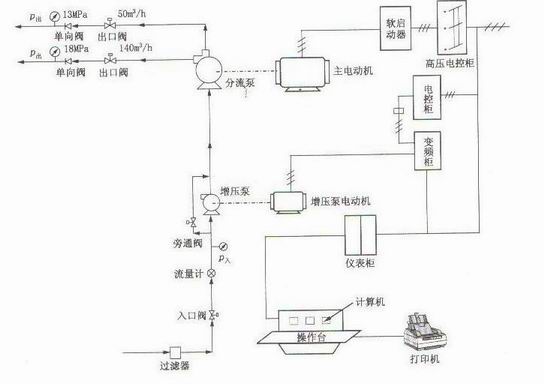

方案二：采用分流泵進行分壓注水，通過PCP技術進行系統壓力、流量調節。

系統模型流量見圖6-23（專利技術）

圖6-23分流泵應用PCP技術原理（FPCP）（專利技術）


由于采油區塊井深地質情況不同，注水壓力也不同，為了滿足壓力高的區塊，就造成低壓區塊壓力過剩，只好采取節流降壓，因而造成能量損耗，貳FPCP剛好滿足了此種情況，分壓注水可以大大節省能源。
分析：使用該系統可使分壓注水效率達到*高點，因分流泵現尚無國產泵，前期資金投入相對較大。
方案三：使用高壓大變頻，更換電動機（此方案不屬于PCP范圍）。
分析：投資很大，效果不好。
通常種方案用得*多。
方案四：SPCP壓流雙可控注水系統，如果注水需嚴格精細，壓力流量都要進行調節控制，也就是即要恒壓，也要恒流，則可采用SPCP方案（專利技術），這是兩個前置泵的匹配特性非常重要，前置增壓泵保證壓力，第二前置增壓泵保證流量，后者 HQ特性較斜，前者較平，

如圖6-24所示。

圖6-24SPCP系統（專利技術）
