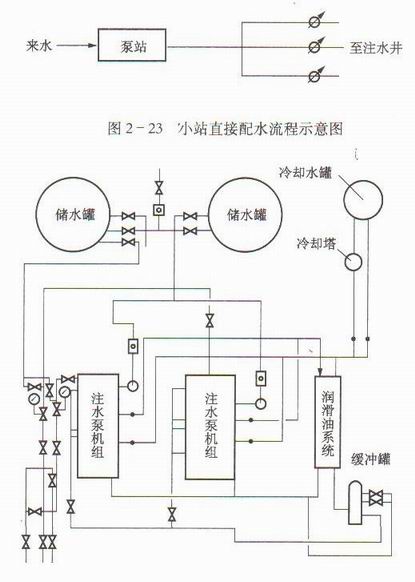

注水站工藝流程為：來水井站-計量-水質處理-儲水罐-進泵加壓-輸出高壓水，如圖2-24所示。
站內流程：來水經低壓水表計量不少于兩座儲水罐。每座注水站應設置大用水量4-6h計算。

距離水源較遠，供水量不能正常供給水時，其容量可適當增大，

然后靠儲水罐的水源灌位的自壓或經供水泵加壓至高壓注水泵進口。
注水站是由儲水罐、供水管網、注水泵房、泵機組，高低壓閥組、供電配電、

潤滑油系統和冷卻系統幾部分組成。其按系統可分為：


圖2-23 小站直接配水流程示意圖


供水系統：包括水罐、供水網管、閥組進口過濾器、加壓泵高壓水管網及閥組。
供配電系統：包括電動機、高低壓配電柜、星點柜、供電電纜等。
冷卻系統：風冷包括進風和排風筒等：水冷包括水泵、水表、閥和管線、冷卻器等。
潤滑油系統：包括儲油箱、濾油機、油泵、冷卻器、管線、閥門和壓力表等。
排水系統：包括水池、水泵和管線閥門等。
采暖系統：包括熱水爐，散熱器和管線閥門等。
