水力噴射器注意事項

 (1) 從促水泵至噴射器的冷水進入管路，應盡量減少管件，使阻力損失減小。  (2) 排水管要求垂直而無彎頭，如必須曲折時，折角不大于45ºC，常用30ºC，并轉折不得多于二次。 (3) 各接口要求嚴密，避免泄漏。  (4) 安裝時，用戶照擴散管出口管徑自配鋼管一段作尾管，長度一般應在2米以上，但不伸入循環水池之 水中。  (5) 故障：真空度達不到，原因：安裝管道連接滲漏，噴咀堵塞，水泵流量壓力不足，真空表失靈。
 原理結構圖

水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不銹鋼制造，噴咀座板由優質鋼加工，其余零件則系鑄鐵鑄造，噴咀    采用多噴咀的結構形式，以便得到較大的水-汽接觸面積，有利于熱交換的進行，獲    得較好的真空效果。噴咀座板加工精密，精度較高，以便噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽(或空氣)的流速，使蒸氣均勻地導入器室以免噴射水流偏斜，降低抽射效能。整個裝置結構緊湊精密，強度亦較高，用于真空蒸發系 統中，由于能把冷凝器的冷凝作用與與真空泵的抽氣作用合并在一個設備中同時    大大地簡化了工藝流程，比之原來用真空泵與舊式冷凝器的裝置，可以節省去真空    空泵、冷凝器、分水器等設備，并且還有下列優點：（1）水力噴射體積小、重量輕、結構緊湊。而效能又比較高，耗電量低于真空系統，投資省。 (2)操作簡單維修方便，不用專職人員管理，由于無機械傳動部份，所以噪低，不需消耗潤滑油。 (3)可以室外底位安裝，占地面積少，可以節省廠房建筑面積與安裝費用。

主 要 技 術 與 規 格

W300L     水力噴射器  效  能     適應蒸發量300立升/時的濃縮設備的真空蒸發冷凝系統  噴嘴只數   3只              真空度     680毫米汞柱以上   安裝高度    >4.5米                              配套      多級水泵           型    號    50D8×5   W500L     水力噴射器  效能       適應蒸發量500立升/時的濃縮設備的真空蒸發冷凝系統  噴嘴只數   4只              真空度   680毫米汞柱以上   安裝高度    >4.5米                              配套     多級水泵          型    號    80D12×4 W700L     水力噴射器  效能       適應蒸發量700立升/時的濃縮設備的真空蒸發冷凝系統  噴嘴只數   7只              真空度   680毫米汞柱以上   安裝高度    >4.5米                              配套     多級水泵          型    號    80D12×4   W1000L     水力噴射器  效能       適應蒸發量1000立升/時的濃縮設備的真空蒸發冷凝系統  噴嘴只數   6只              真空度   680毫米汞柱以上   安裝高度    >4.5米                              配套     多級水泵          型    號    80D12×5   W1200L     水力噴射器  效能       適應蒸發量1200立升/時的濃縮設備的真空蒸發冷凝系統  噴嘴只數   6只              真空度   680毫米汞柱以上   安裝高度    >4.5米                              配套     多級水泵          型    號    80D12×6   W1500L     水力噴射器  效能       適應蒸發量1500立升/時的濃縮設備的真空蒸發冷凝系統  噴嘴只數   6只              真空度   650毫米汞柱以上   安裝高度    >4.5米                              配套     多級水泵          型    號    125D25×2   W2000L     水力噴射器  效能       適應蒸發量2000立升/時的濃縮設備的真空蒸發冷凝系統  噴嘴只數   12只             真空度   650毫米汞柱以上   安裝高度    >4.5米                              配套     多級水泵          型    號    125D25×2   W3000L     水力噴射器  效能       適應蒸發量3000立升/時的濃縮設備的真空蒸發冷凝系統  噴嘴只數   4只              真空度   650毫米汞柱以上   安裝高度    >4.5米                              配套     多級水泵          型    號    150D30×2                                                                    或125D25×4

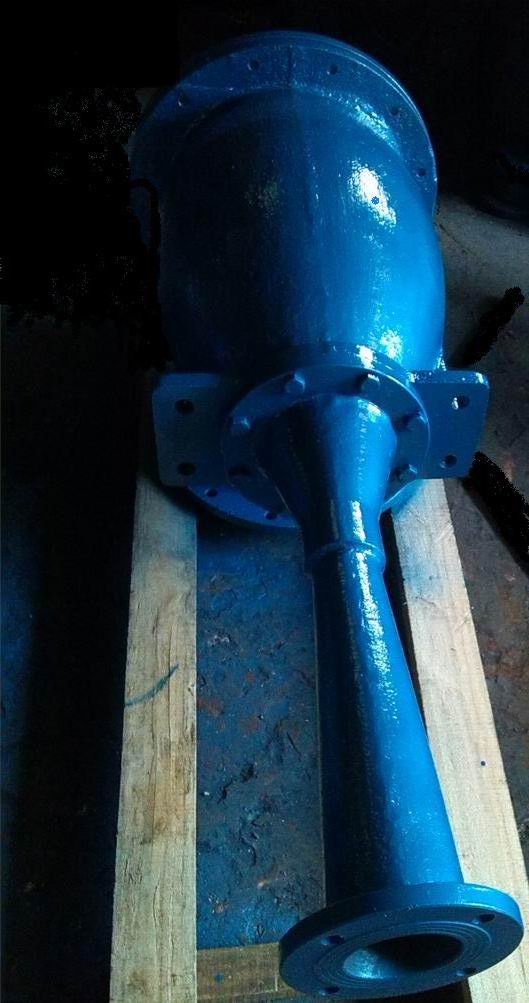

W-100L型水力噴射器
