ZH-100A型手搖計量加油泵適用于各地中小型油庫、加油站、農機站、企業廠礦、車隊、車輛船舶、機場等單位使用。
ZH-100A型手搖計量加油泵結構緊湊，具有體積小重量輕、移動方便、操作簡單，只需一人用手往復搖動手柄，即可連續出油、本泵配置立式Y(jié)L-25型25mm計量表（指針可回零），可用配置的1寸加油槍在皮管出口處起開關作用，避免停止工作時皮管內積油料的浪費。

手搖計量加油泵工作原理：

ZH-100A型手搖計量加油泵油表是一種速度式儀表,它是籍助于流經管道內流體的速度產生動能,液體經過翼輪盒時,推動翼輪旋轉;其轉這與流速成正比、經過翼輪軸上的齒輪、傳動到減速機構,然后傳到記錄裝置,表針即在標度盤上指示出流量總和值。



S、SH-25、38型手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下（系指皮碗式泵）。
        S、SH-25、38型手搖泵結構緊湊，使用方便可靠，只須1—2人用手往復搖動手柄即可工作。可供工礦、企業、學校、車輛、船舶、人防等單位使用。

 S、SH-25、38型手搖泵型號意義：

        如S—25、SH—25

        S——為皮碗式。適用于吸送清水。

        SH——為活塞式。適用于吸送油類液體。

        25——為泵進出口徑

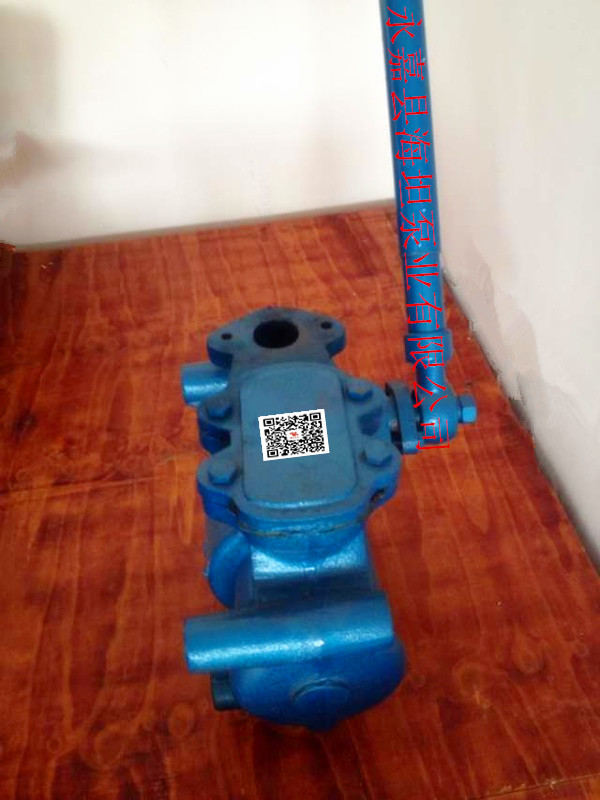

手搖泵結構說明：

     S、SH-25、38型手搖泵的結構原理是，當用手往復搖動搖手柄(29)時，通過軸(21)、搖臂(9)、連桿(36)等傳動機構，使活塞(7)作往復運動。如圖所示，當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥(5)頂開，液體經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體限止。
    為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。
