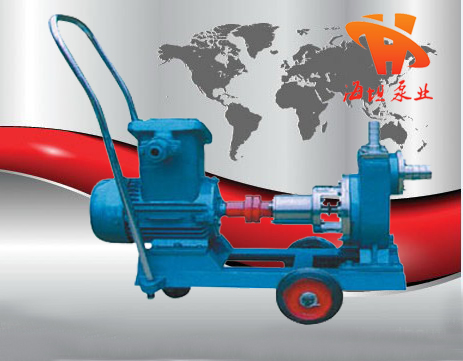

JMZ、FMZ型不銹鋼移動式自吸泵
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
JMZ、FMZ型不銹鋼移動式自吸泵產品:
JMZ、FMZ型不銹鋼移動式自吸泵產品簡介:
移動式自吸泵簡稱(酒泵)是按照用戶新要求,采用新型機械密封組裝,安全防爆,長年不漏。JMZ自吸酒泵適用輸送(-35°C~+120°C)的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等行業。FMZ自吸化工泵適合輸送(-35°C~+120°C)的濃漿、酸、堿、鹽等化工液體。本泵具有結構緊湊、操作簡便、自吸性能好、體積小、重量輕、性能穩定,不用底閥,起動時不需引灌等特點,是國內的新一代產品,具有廣闊的應用市場和發展前景。
JMZ、FMZ型不銹鋼移動式自吸泵型號意義:
JMZ、FMZ型不銹鋼移動式自吸泵性能范圍:
流量為3M3/h~200M3/h,揚程為15m~60m,口徑為:25mm~200mm。
JMZ、FMZ型不銹鋼移動式自吸泵產品特點:
JMZ、FMZ型不銹鋼移動式自吸泵屬自吸式離心泵,它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥,工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時,可兼作掃艙泵,掃艙效果良好。JMZ、FMZ型不銹鋼移動式自吸泵是選用優質材料精制而成,密封采用硬質合金機械密封,經久耐用,吐出管路不需要安裝安全閥,吸入管路不需要安裝底閥,因此簡化了管路系統,又改善了勞動條件。
JMZ、FMZ型不銹鋼移動式自吸泵結構說明:
1.自吸泵的主要零件有:泵體、葉輪、泵軸、機械密封、懸架等。
2.自吸泵的旋轉方面,從進口方面看為逆時針方面。
3.自吸泵的安裝形式:有固定和移動式。固定式自吸泵進出口一般用法蘭式;移動式自吸泵進出口一般用束節式。(注意:固定式水泵法蘭一般才用6公斤壓力法蘭)。
JMZ、FMZ型不銹鋼移動式自吸泵結構圖:
JMZ、FMZ型不銹鋼移動式自吸泵性能參數:
JMZ、FMZ型不銹鋼移動式自吸泵安裝尺寸圖:
JMZ、FMZ型不銹鋼移動式自吸泵使用說明:
1.本單位泵出廠時一般都已配好三相電機,用戶接上380V電源,轉向正確,便可使用。(如需配單相電機,應在訂購時說明,單相電機只能接220V電源使用。)
2.泵次使用前必須從排氣羅塞處把泵體注滿溶液。旋緊羅絲,再按轉向標志,啟動電機,按吸程高低不同一般需要2~4分鐘,自動排完空氣,輸送液體,下次啟動則不需引灌。長期不用的泵啟動時,應先打開加水羅絲,檢查泵體是否存在液體,如不足請補滿。
3.嚴禁泵體內無液體,啟動電機,以防機械密封磨擦,發熱燒壞。
4.泵起動前,應用于旋轉聯軸器,檢查是否旋轉靈活,如果阻力大,應查明原因,處理后才可合閘啟動。
5.運轉后,觀察密封部位是否有泄漏,如有輕微泄漏,可讓其跑合10~20分鐘,等動靜環端面磨合均勻后一般可解決,否則應拆開逐項檢查,重新安裝。
6.輸送酸類濃漿,停車后應用清水沖洗,以減少積存酸、堿液體對泵和管道的腐蝕,尤其可以避免介質沉淀在密封動靜環上,造成下次起動時咬靜環。
7.泵的主軸和轉動部件應保持清潔,軸承體內每年要補充2~3次黃油,數一量以加滿黃油室的40%為宜。
8.泵上配套的電機,請注意防潮、防腐蝕、更換電機時,新電機的容*和轉速必須與原來的一致。
【JMZ、FMZ型不銹鋼移動式自吸泵】安裝與拆卸:
1.泵可按“泵外形安裝尺寸表”進行打基礎和確定底腳螺栓位置。但是*好等泵運到現場后按底座尺寸進行
施工。
2.泵裝于基礎上,可用墊鐵調整機組水平,用水平儀檢查泵和電機軸的水平,要重新檢查和調整泵軸心和電機軸心的同度度,用刀口平尺和塞尺檢查泵和聯軸器外圓、上、下、左、右的差數均不得超過0.1 5毫米。兩聯軸器端面間隙偏差不超過0.2毫米。
3.不應用泵承受管路重量,管路重量應有管路支撐設備承受。
4.按裝結束應用手轉動聯軸器是否輕松靈活,有無卡滯現象。
【JMZ、FMZ型不銹鋼移動式自吸泵】拆裝:
1.擰下軸承體與泵體連接的四個螺絲,舊時將機械密封和泵蓋松開。
2.擰開葉輪螺坶(右旋)取下葉輪、鍵和泵蓋,再將機械密封從泵溢蓋中取下。
3.用拉子拉下聯軸器然后拆下鍵,軸承端溢,*后將軸和軸承拆開。
4.泵的裝裝配順序按上述相反進行。
5.自吸泵的進口束節重裝時,請注意阻水閥應向正面,以便與阻水閥正面貼合保證白吸效果(見右下圖)。
【JMZ、FMZ型不銹鋼移動式自吸泵】機械密封安裝:
1.更換機械密封時,應注意規格,型號都要與原來的相符。
2.在安裝機械密封過程中,應保持清潔,不許敲打密封原件,以防損傷和破壞。
3.安裝大小密封圈和動靜環時軸表面應涂上一層清潔的機油和透明油。
4.將靜環和大膠圈裝入泵蓋,然后一起-裝上軸上(注意:動環銷必須對準葉輪的傳動孔)。
5.將彈簧座、彈簧、推環組成一體、以彈簧座端面為作力點,將其推上主軸,其推力以彈簧壓縮2—4mm后在軸上滑動為宜。如彈簧尚未壓縮,即可滑動,則表示動環與主軸配合偏松,摩擦力偏小,如彈簧壓縮6mm以上,動環和密封圈仍不能在軸上滑動,則說明其配合偏緊,應以檢查機械密封是否與原來的相符合。
故障原因及排除方法:
