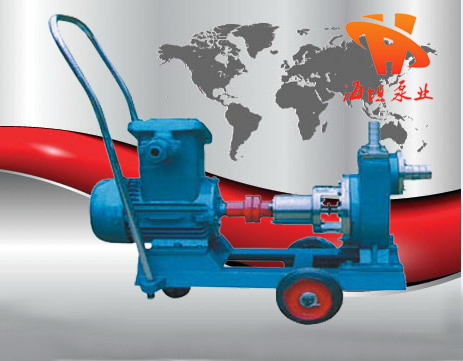

FMZ防爆不銹鋼移動式自吸泵
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
FMZ防爆不銹鋼移動式自吸泵產品簡介:
FMZ防爆不銹鋼移動式自吸泵是按照用戶新要求,采用新型機械密封組裝,安全防爆,長年不漏。JMZ自吸酒泵適用輸送(-35°C~+120°C)的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等行業。FMZ自吸化工泵適合輸送(-35°C~+120°C)的濃漿、酸、堿、鹽等化工液體。本泵具有結構緊湊、操作簡便、自吸性能好、體積小、重量輕、性能穩定,不用底閥,起動時不需引灌等特點,是國內的新一代產品,具有廣闊的應用市場和發展前景。
FMZ防爆不銹鋼移動式自吸泵使用說明:
1.本單位泵出廠時一般都已配好三相電機,用戶接上380V電源,轉向正確,便可使用。(如需配單相電機,應在訂購時說明,單相電機只能接220V電源使用。)
2.泵次使用前必須從排氣羅塞處把泵體注滿溶液。旋緊羅絲,再按轉向標志,啟動電機,按吸程高低不同一般需要2~4分鐘,自動排完空氣,輸送液體,下次啟動則不需引灌。長期不用的泵啟動時,應先打開加水羅絲,檢查泵體是否存在液體,如不足請補滿。
3.嚴禁泵體內無液體,啟動電機,以防機械密封磨擦,發熱燒壞。
4.泵起動前,應用于旋轉聯軸器,檢查是否旋轉靈活,如果阻力大,應查明原因,處理后才可合閘啟動。
5.運轉后,觀察密封部位是否有泄漏,如有輕微泄漏,可讓其跑合10~20分鐘,等動靜環端面磨合均勻后一般可解決,否則應拆開逐項檢查,重新安裝。
6.輸送酸類濃漿,停車后應用清水沖洗,以減少積存酸、堿液體對泵和管道的腐蝕,尤其可以避免介質沉淀在密封動靜環上,造成下次起動時咬靜環。
7.泵的主軸和轉動部件應保持清潔,軸承體內每年要補充2~3次黃油,數一量以加滿黃油室的40%為宜。
FMZ防爆不銹鋼移動式自吸泵性能范圍:
流量為3M3/h~200M3/h,揚程為15m~60m,口徑為:25mm~200mm。
FMZ防爆不銹鋼移動式自吸泵產品特點:
JMZ、FMZ型不銹鋼移動式自吸泵屬自吸式離心泵,它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥,工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時,可兼作掃艙泵,掃艙效果良好。
JMZ、FMZ型不銹鋼移動式自吸泵是選用優質材料精制而成,密封采用硬質合金機械密封,經久耐用,吐出管路不需要安裝安全閥,吸入管路不需要安裝底閥,因此簡化了管路系統,又改善了勞動條件。
FMZ防爆不銹鋼移動式自吸泵結構說明:
1.自吸泵的主要零件有:泵體、葉輪、泵軸、機械密封、懸架等。
2.自吸泵的旋轉方面,從進口方面看為逆時針?lè)矫妗?br />
3.自吸泵的安裝形式:有固定和移動式。固定式自吸泵進出口一般用法蘭式;移動式自吸泵進出口一般用束節式。(注意:固定式水泵法蘭一般才用6公斤壓力法蘭)。

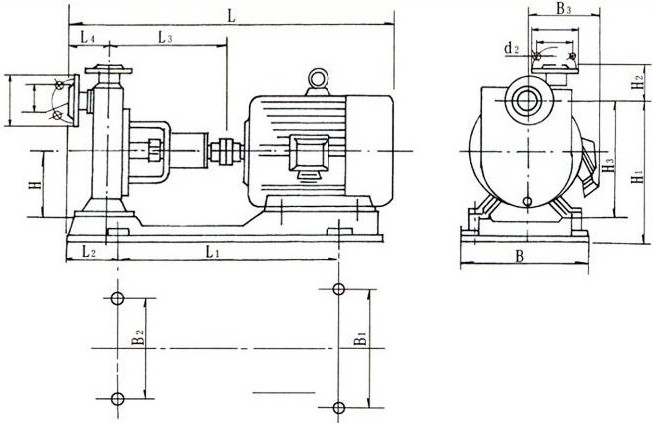

安裝尺寸圖:
性能參數:
稱 |
輸送酒類、飲料、汽油、乳品 |
主要性能參數 |
輸送酸、堿、濃漿及高溫液體的 |
配套 功率 |
|||||
進口 |
出口 |
流量(m3/h) |
揚程(H) |
吸程 |
轉速(r/min) |
||||
自 吸泵 |
25JMZ-22 |
25 |
25 |
3 |
22 |
5 |
2900 |
25FMZ-22 |
1.1 |
25JMZ-30 |
25 |
25 |
3 |
30 |
6 |
2900 |
25FMZ-30 |
1.5 |
|
40JMZ-22 |
40 |
25 |
6 |
22 |
5 |
2900 |
40FMZ-22 |
1.5 |
|
40JMZ-30 |
40 |
25 |
6 |
30 |
6 |
2900 |
40FMZ-30 |
2.2 |
|
40JMZ-40 |
40 |
25 |
6 |
40 |
6 |
2900 |
40FMZ-40 |
3 |
|
50JMZ-22 |
50 |
40 |
12 |
22 |
5 |
2900 |
50FMZ-22 |
2.2 |
|
50JMZ-30T |
50 |
50 |
20 |
30 |
6 |
2900 |
50FMZ-30 |
4 |
|
50JMZ-40 |
50 |
40 |
12 |
40 |
6 |
2900 |
50FMZ-40 |
4 |
|
65JMZ-22 |
65 |
50 |
24 |
22 |
5 |
2900 |
65FMZ-22 |
4 |
|
65JMZ-30T |
65 |
65 |
30 |
30 |
6 |
2900 |
65FMZ-30T |
5.5 |
|
80JMZ-22 |
80 |
65 |
48 |
22 |
5 |
2900 |
80FMZ-22 |
5.5 |
|
80JMZ-30 |
80 |
65 |
48 |
30 |
5 |
2900 |
80FMZ-30 |
7.5 |
|
100JMZ-22 |
100 |
80 |
80 |
22 |
5 |
2900 |
100FMZ-22 |
11 |
|
100JMZ-30 |
100 |
80 |
100 |
30 |
5 |
2900 |
100FMZ-30 |
15 |
|
150JMZ-22 |
150 |
125 |
160 |
22 |
5 |
2900 |
150FMZ-22 |
15 |
|
150JMZ-30 |
150 |
125 |
160 |
30 |
5 |
2900 |
150FMZ-30 |
22 |
|
200JMZ-22 |
200 |
150 |
200 |
22 |
5 |
1450 |
200FMZ-22 |
18.5 |
|
200JMZ-30 |
200 |
150 |
200 |
30 |
5 |
1450 |
200FMZ-30 |
30 |
故障原因及排除方法:
故障 |
原因 |
解決方法 |
不出液 |
1.泵內沒有灌注滿啟動液。 2.吸入管、壓出管或泵的流道堵塞。 3.吸入管路漏氣。 4.吸上高度超過允許范圍。 5.使用揚程超過了設計揚程。 6.輸送熱地、發揮性介質。 7.轉向反了。 8.機械密封漏氣。 |
1.重新灌滿液體。(第二次啟動則不必灌液) 2.清除雜物。 3.檢修和更換吸入管路。 4.按允許吸上二高度藿新安裝泵 。5.重新選泵。 6.降低吸程或采用取倒灌安裝。 7.糾正轉向。 8.檢修或更換機械密封。 |
自吸時間長 |
1.液體溫度過高。 2.吸入管道過長。 3.進口管道有型彎曲。 4.出口淹沒在液體中。 |
1.液體溫度降至40℃以下。 2.盡量縮短管道。 3.去除所有Q型管道。 4.使出口與大氣相通。 |
流量不夠 |
1.吸入管浸泡的深度不夠。 2.吸入管路太細或有雜物堵塞。 3.葉輪嚴重磨損或嚴重腐蝕。 4.密封環有嚴重磨損或腐蝕。 5.葉輪與泵蓋間隙太大。 |
1.增加吸入管的浸入深度。 2.換合適管路,清除雜物。 3.換新葉輪。 4.換新密封環。 5.減少間隙。 |
揚程不夠 |
1.葉輪腐蝕嚴重。 2.電機配錯。 3.葉輪與泵蓋間隙太大。 |
1.換新葉輪。 2.更換電機。 3.減少間隙。 |
軸承過熱 |
1.潤滑油不夠或太多。 2.泵軸與電機軸不同心。 3.軸承損壞。 4.軸承質量不符。 |
1.潤滑油應上密封腔的30-40%。 2.調整,使泵軸與電機軸同心。 3.換新軸承。 4.換低噪音軸承。 |
振動嚴重 |
1.泵軸與電機軸不同心。 2.泵軸彎曲。 |
1.調整,使泵軸與電機軸同心。 2.重新?lián)Q軸。 |
密封泄漏 |
1.彈簧壓力不足。 2.動環或靜環端腐蝕、磨損或劃傷。 3.動環密封圈腐蝕變形。 4.異物或介質結晶影響了動環的軸向移動。 |
1.調整彈簧壓縮量或換彈簧。 2.修復或更換動環或靜環。 3.重新?lián)Q動環密封圈。 4.去除異物或介質的結晶。 |
電機過熱 |
1.液體比重大或溫度太高。 2.機械密封彈簧調的太緊。 3.電壓過低。 4.裝配質量差,有些零件磨擦,或電機與泵軸的不同心。 |
1.加大電機。 2.重新調整彈簧壓縮量。 3.提高電壓。 4.檢查裝配質量,排除裝配故障。 |
FMZ防爆不銹鋼移動式自吸泵拆裝:
1.?dāng)Q下軸承體與泵體連接的四個螺絲,舊時將機械密封和泵蓋松開。
2.?dāng)Q開葉輪螺坶(右旋)取下葉輪、鍵和泵蓋,再將機械密封從泵溢蓋中取下。
3.用拉子拉下聯軸器然后拆下鍵,軸承端溢,*后將軸和軸承拆開。
4.泵的裝裝配順序按上述相反進行。
5.自吸泵的進口束節重裝時,請注意阻水閥應向正面,以便與阻水閥正面貼合保證白吸效果(見右下圖)。
機械密封安裝:
1.更換機械密封時,應注意規格,型號都要與原來的相符。
2.在安裝機械密封過程中,應保持清潔,不許敲打密封原件,以防損傷和破壞。
3.安裝大小密封圈和動靜環時軸表面應涂上一層清潔的機油和透明油。
4.將靜環和大膠圈裝入泵蓋,然后一起-裝上軸上(注意:動環銷必須對準葉輪的傳動孔)。
5.將彈簧座、彈簧、推環組成一體、以彈簧座端面為作力點,將其推上主軸,其推力以彈簧壓縮2—4mm后在軸上滑動為宜。如彈簧尚未壓縮,即可滑動,則表示動環與主軸配合偏松,摩擦力偏小,如彈簧壓縮6mm以上,動環和密封圈仍不能在軸上滑動,則說明其配合偏緊,應以檢查機械密封是否與原來的相符合。
安裝與拆卸:
1.泵可按“泵外形安裝尺寸表”進行打基礎和確定底腳螺栓位置。但是*好等泵運到現場后按底座尺寸進行施工。
2.泵裝于基礎上,可用墊鐵調整機組水平,用水平儀檢查泵和電機軸的水平,要重新檢查和調整泵軸心和電機軸心的同度度,用刀口平尺和塞尺檢查泵和聯軸器外圓、上、下、左、右的差數均不得超過0.1 5毫米。兩聯軸器端面間隙偏差不超過0.2毫米。
3.不應用泵承受管路重量,管路重量應有管路支撐設備承受。
4.按裝結束應用手轉動聯軸器是否輕松靈活,有無卡滯現象。
