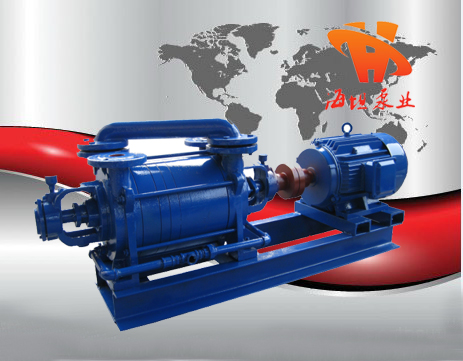

兩級水環式真空泵2SK系列
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
2SK系列兩級水環式真空泵產品:
2SK系列兩級水環式真空泵產品簡介:
2SK系列兩級水環式真空泵和2SK-P1系列兩級水環真空泵—大氣噴射泵機組被用于抽取空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體以便在密閉容器中獲得較高真空。
它被廣泛應用于食品、編織化工、醫藥和冶金工業及電子領域的真空蒸發、真空濃縮、真空回潮、真空浸漬、真空干燥及真空冶煉等。具有真空度高、在高真空區抽速大及結構緊湊、工作可靠、維修方便等特點。
2SK系列兩級水環式真空泵適用于吸入壓力低于-0.08MPa的工況條件。2SK-P1系列適用于吸入壓力低于-0.096MPa的工況條件,在配用大氣泵時,極限真空度可達-750mmHg。
工作真空范圍為-0.03---0.08MPa。
2SK系列兩級水環式真空泵,型號意義:
2SK系列兩級水環式真空泵主要特點:
2SK系列水環式真空泵和2SK-P1系列兩級水環真空泵—大氣噴射泵機組被用于抽取空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體以便在密閉容器中獲得較高真空。它被廣泛應用于食品、編織化工、醫藥和冶金工業及電子領域的真空蒸發、真空濃縮、真空回潮、真空浸漬、真空干燥及真空冶煉等。具有真空度高、在高真空區抽速大及結構緊湊、工作可靠、維修方便等特點。
2SK系列水環式真空泵適用于吸入壓力低于-0.08MPa的工況條件。2SK-P1系列兩級水環真空泵適用于吸入壓力低于-0.096MPa的工況條件,在配用大氣泵時,極限真空度可達-750mmHg。工作真空范圍為-0.03---0.08MPa。
2SK兩級水環式真空泵,具有真空度高、在高真空區抽速大等特點; 結構緊湊、維修方便; 應用范圍廣泛,可抽除含水蒸汽、易燃、易爆、含少量灰塵的、含少量液體的各種氣體; 主要用水作為工作介質,維護費用低; 可以在較為惡劣的環境下工作。
2SK系列兩級水環式真空泵工作原理:
2SK系列水環式真空泵系雙級單作用的水環式真空泵.它利用泵殼和葉輪的不同心地安裝的結構,在葉輪作旋轉時,構成與葉輪成偏心的水環,充滿在葉片間的水,隨著葉輪的旋轉,在葉片之間不斷地作周期性的往復運動.改變?nèi)~片中間的容積,在固定的吸氣口和排氣口的相應配合下,完成吸氣、壓縮和排氣作用,而雙級的作用就是級排氣口排出的氣體被第二級吸氣口吸入,然後經過第二級的壓縮排出,第二級的作用是減少級排氣壓強,以提高級吸入極限真空度.
本型號雙級水環式真空系做成同軸相串聯的兩級泵,兩級之間的通氣道由中間盆和連接管配成,因此結構比較緊湊,回轉部分由一根軸和兩級葉輪組成,固定部分由進出氣機座,兩個泵環和配氣盤,軸承支架組成。電動機和泵部分的傳動用聊軸器泵和電動機安裝在一個公共底座上.
2SK系列兩級水環式真空泵,性能參數:
2SK系列兩級水環式真空泵大氣噴射泵機組
注:
1、表內數值是在下列條件下得出:①大氣壓力0.1013MPa(760mmHg);②進水溫度15℃;③吸入空氣溫度20℃;④空氣相對溫度70%。
2、供水量為吸入壓力-0.05MPa(-400mmHg)時的數值,極限真空時可大于此值
3、性能允差±10%。
2SK系列兩級水環式真空泵外形及安裝尺寸圖:
2SK-1.5P1:
2SK系列兩級水環式真空泵設備說明:
2SK系列水環式真空泵及2SK-P1系列水環-大氣噴射泵機組安裝及外形尺寸如圖所示。兩級泵工作時,氣體由管路經閥門進入泵內,然后由泵將氣水混合物排入氣水分離器內,一部分水通過進水管路補充泵內水的損耗,多余的水則由溢水管路溢出。2SK系列水環式真空泵的真空度和抽氣量可通過管路上的閘閥來調節。圖中未畫出。用戶自行安裝。由于2SK系列水環式真空泵在排氣時連同水一起排出,兩端填料處也需要水冷卻,再加上由于氣體壓縮產生的熱量,使水溫不斷升高(這對泵的性能有較大的影響),因此需要經常向分離器內補充干凈冷水,從而通過進水管路,進入到泵內,用戶可以根據實際情況,在不缺乏水或廢水可以回收再用的情況下,可以不使用氣水分離器,讓氣水混合物直接進入大氣,但應注意排氣管道,要保證氣水排泄暢通。供水量的大小,對泵的真空度,抽氣量以及功率消耗均有影響,因此,供水量的大小應嚴格控制在規定的范圍內,供水壓力在0.1MPa左右為好。為此,進水管路上應裝有閥門,以便調節供水量。2SK系列水環式真空泵與大氣噴射泵組成機組工作時,大氣噴射泵可直接裝在兩級泵吸氣口上,或通過管道連接在兩級泵的吸氣口上,中間可用電磁閥控制大氣泵的開停。

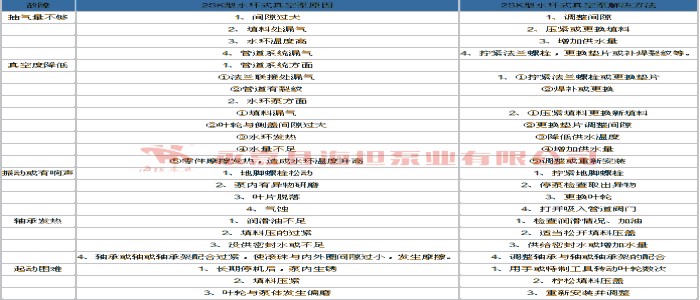

故障原因及排除方法:
聲明:由于產品一直在更新,本文中所有文字、數據、圖片均只適用于參考,2SK系列兩級水環式真空泵性能參數、2SK系列兩級水環式真空泵使用場合、2SK系列兩級水環式真空泵材質要求、2SK系列兩級水環式真空泵結構、2SK系列兩級水環式真空泵安裝尺寸以及2SK系列兩級水環式真空泵的價格等詳情,我們一定會盡心盡力為您提供優質的服務。
