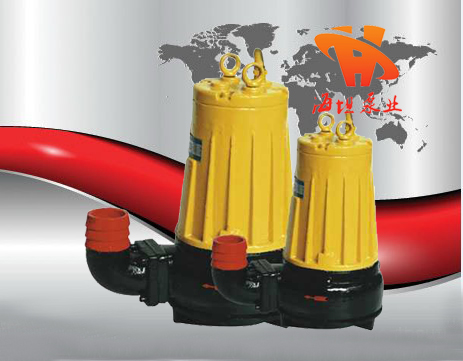

撕裂式潛水泵AS型
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
【AS型撕裂式潛水泵】產品:
【AS型撕裂式潛水泵】產品特點:
◆采用先進技術,排污能力強,無堵塞,能有效地通過直徑φ30-φ80毫米的固體顆粒。
◆撕裂機構能夠把纖維物質撕裂,切斷,然后順利排放,無需在泵上加濾網。
◆設計合理,配套電機功率小,節能效果顯著。
◆用*新材料的機械密封,可以使泵安全連續運行在8000小時以上。
◆結構緊湊,移動方便,安裝簡單,可減少工程造價,無需建造泵房。
◆能夠在全揚程范圍內使用,而保證電機不會過載。
◆浮球天并可以根據所需的水位變化,自動控制泵的啟動與停止,不需?垂堋
◆雙導軌自動安裝系統,它給安裝、維修帶來了極大的方便,人可不必為此而進出污水坑。
◆配備全自動保護控制箱對產品的漏電、漏水以及過載等進行了有效保護,提高了產品的安全性與可靠性
【AS型撕裂式潛水泵】產品概述:
AS、AV型撕裂式潛水式排污泵是本司采用德國ABS公司先進的技術研發而成,此系列水泵具有帶撕裂的結構,能將污水中長纖維、袋、帶、草、布條等物質撕裂、切斷,然后順利排放,特別適合于輸送含有堅硬固體、纖維物的液體以及特別臟、粘、滑的液體。該系列排污泵水力性能先進、成熟,產品經性能測試,各項指標均符合有關設計要求。
本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
【AS型撕裂式潛水泵】型號意義:
【AS型撕裂式潛水泵】技術范圍:
流量:15-145m3/h;
揚程:4-25m;
轉速:1450-2900r/min;
口徑:φ76-φ152;
溫度范圍:-15-+40℃;
工作壓力:≤1.0Mpa。
【AS型撕裂式潛水泵】主要用途:
◆工廠、商業嚴重污染廢水的排放
◆醫院、賓館的污水排放
◆城市污水處理廠排放系統
◆市政工程、建筑工地
◆住宅區的污水排水系統
◆勘探、礦山配套附機
◆人防系統排水站
◆農村沼氣池、農田灌溉
【AS型撕裂式潛水泵】結構圖:
【AS型撕裂式潛水泵】使用說明:
在水泵啟動之前,應由一名合格的電工對該系統進行檢查,以確保下列下述各頂所要求的電器保護措施:
1、泵在運轉前,應用0~500兆歐表檢查電機相間及相對地絕緣電阻,*低値應大于2MΩ;
2、電源裝置應安全、可靠、正常。電源電壓、頻率應符合規定(電壓為380V±5%,頻率為50Hz±1%),且電壓的瞬時超差不應超過10%。如果電源離水泵使用的距萬較遠時,電纜的截面積應加粗,接頭應盡可能少些,否則會使電壓下降太多,且應在電纜接頭處作密封防水處理,以防漏電;
3、在四芯電纜中,帶有符號"┴"者為接地線(一般為綠黃雙色線或黑色線)為了保證安全使用, 必須牢固接地,并比其它線長出50mm;
4、條件許可時,電器保護裝置可包括:接地保護器,地面漏電斷流器等,但是,在任何情況下,都必須裝有和電泵額定電流値相符的慢熔保險熔斷絲;
5、電器控制裝置應防潮,井安裝在防潮的區域,電纜的安放應注意不要使其堵在泵的吸入口處;
6、檢查轉子轉動方向。在電泵初次啟動或重新安裝后都應檢查轉動方向,轉動方向不正確運轉會造成水泵效率降低,或造成葉輪脫落等損壞水泵事頂。為測定轉子轉動方向,在水泵*終安裝之前,應舉高并作點動運行,符合下列情況即轉動方向正確, 否則,應交換控制器上三相線中任意兩根線的位置以改變轉動方向。
a.從泵的頂部向下看,轉子順時針?lè)较蜣D(zhuǎn)動;
b、從底部向上看〔即吸入口方向〕可見葉片按逆時針?lè)较蜣D(zhuǎn)動。
注:如果幾臺泵連到同一個控制器上,則應單獨檢查。
【AS型撕裂式潛水泵】性能參數:
【AS型撕裂式潛水泵】性能型譜圖:
【AS型撕裂式潛水泵】運輸與使用注意事項:
1、決不允許用泵的電纜線起吊或懸掛水泵,在搬運或懸掛水泵時,可用帶鉤的鏈條鉤在把手上或上蓋的吊環上;
2、在移動使用時,出水軟管可用前面表格規定的標準軟管接頭,接在水泵的出水彎管上,固定使用時,可根據自耦裝置的法蘭標準設置管路;
3、水泵不能放在污水的出口處,當水泵座放在泥地上或浮沙上吋,水泵由于震動,產生下陷,這時建議用戶將水泵懸置起宋或放在一個較大的底板上;
4、如果泵仍在繼續運轉,在0℃以下的氣溫時,可以繼續使用,但如果停止不用時,則應將泵吊起清洗保管;
5、出水管內徑應符合規定的要求,但在輸送距離較遠時,也可適當減小內徑但易引起堵塞,降低輸送效率,不經濟;
6、在污水中使用的泵,經過長時間運轉之后,在機殼的周圍可能堆集泥漿等雜物,降低了傳熱的速度,使泵的內部溫度上升,縮短電機的使用壽命,或造成無緣無故的跳閘,因此,每運轉一定時段之后〔比如降至*低水位)應用軟管對泵進行沖洗,保持其淸潔;
7、泵密封使用10#-30#機械油進行潤滑冷卻,由于密封磨損,潤滑油會漏出,而轍送介質也可能經過密封逬入電機,這時請趕快將泵送至本廠修理部門或委托維修點更換密封,以免將水泵電機燒壞;
8、未切斷電源時,不得移動水泵,不得在泵工作吋接觸四周的水源,以防泵萬一漏電,而又無地面漏電斷流器裝置時,造成觸電事故;
9、潛水電泵安裝以后,不宜長期浸泡在水中不用,從而增加電機受潮的機會,同時建議每周至少運轉4小時以檢查其功能及適應性,否則,應提起放在干燥處備用。

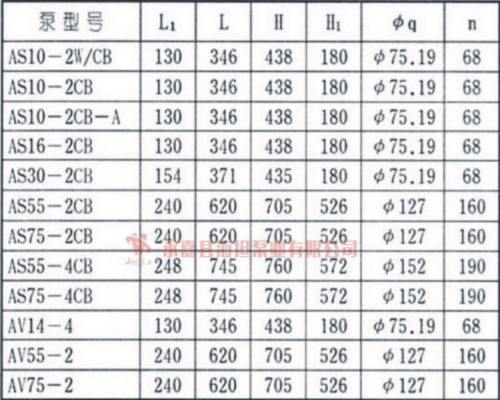

【AS型撕裂式潛水泵】外形尺寸圖:

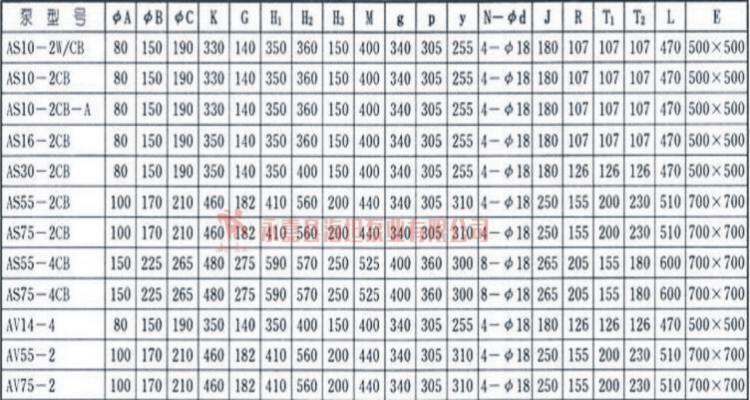

【AS型撕裂式潛水泵】安裝尺寸圖:
【AS型撕裂式潛水泵】安裝注意事項:
正確安裝使用是該泵長久,正常運轉的基本保證,特別提醒用戶千萬不可大意:
1、水泵電源線必須與配套電控裝置或匹配熱繼電保護器相連接,不得直接與總電源相接;
2、無論是移動安裝還是自動固定式安裝,提泵鏈索及電纜線均不應垂落太長以免被泵吸進切斷;
3、積水池底部泥漿過綢或硬石過多時,應將泵置于該物質之上30cm或?qū)⒈梅胖糜谝粔K大的鐵板之上;
4、水泵排水管應按說明選用,不宜隨便改變;
5、單臺水泵安裝在水無可能回流情況下,盡可能不裝止回閥;
6、雙臺水泵并聯時,不得將閘閥及止回閥安置在主管處,以致泥沙反沖至備用泵上端造成止回閥不能啟動,如有可能應在橫管處設干井,安裝置放止回閥及闬閥;
7、確保電泵轉向正確后,方可投入連續運轉;
8、本系列水泵長期使用過程中,無論自動、手動,不得頻繁啟動,一般每小時不宜超過六次;
9、維修水泵時,必須切斷電源。
【AS型撕裂式潛水泵】檢查與維修:
本系列泵產品性能優良,運行可靠,每臺泵在出廠前都進行了嚴格的出廠檢測,潤滑的球軸承以及處于油室內運行的優質機械密封使水泵具有*大的耐用性,然而,為了確保水泵的使用壽命,建議進行定期的檢查和保養。
1、定期檢查電泵電動機相間及相對地間絕緣電阻,其値應大于2MΩ,否則應拆機檢修(逬行干燥處理)同時檢查接地是否牢固;
2.葉輪和撕裂機構(底座蓋板)之間的間隙為0.3~0.5,在介質中長期使用之后,此間隙可能由于磨損而增大,此時應予以調整,其方法如下:斷幵電源,松幵固定螺釘,將蓋板旋轉一個適當?shù)慕嵌燃纯苫謴?fù)原間隙;
3、電泵多次使用后必須把電泵放入清水中運行數分鐘,防止泵內留下沉積物,以保證電泵的清潔';
4、電泵在規定的介質中正常運行半年后應檢查油室密封狀況,更換10#~30#機油必要時更換機械密封件,對于在惡劣工作條件下使用的電泵,應經常檢修;換油方法如下:把泵放置好,使油室螺塞(位于出水口內側)朝下,放出潤滑油,然后用洗深油清洗油室,再注入適量的油(約70%~80%)再換一個新的〇型圈并將螺塞旋緊。如油中發現有水〔奶狀乳化液)按規定沖洗油室井重新裝油,三個星期后必須重新檢查一次,如果油又變成乳狀液,機械密封件應進行檢查,必要時應予更換(與我廠維修部接洽〕,如自己更換密封件,須做氣密試驗(空氣壓力為0.5kg/cm2)
5、萬一發生故障,在不能確定原因,幷且按后面提供的排除方法仍不能解決吋,清不要釆取臨時湊的辦法,更不要私自亂拆亂修,而應與我廠維修部門聯系。
故障原因及排除方法:
