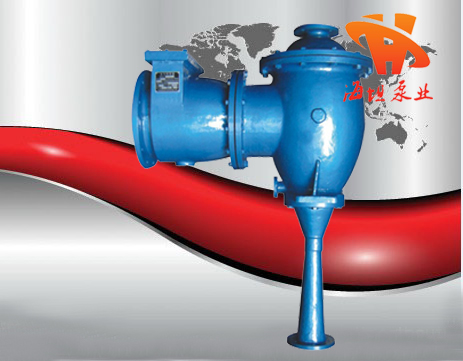

水力噴射器W型

水力噴射器W型

  • 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
  • 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
  • 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
銷售熱線 咨詢價格 產品細節

W型水力噴射器、產品:

W型水力噴射器、產品簡介:

W型水力噴射器又稱水沖泵是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。W型水力噴射器是利用一定壓力的水流通過對稱均布成一定傾斜度的噴嘴噴出,聚合在一個焦點上。由于噴射水流速度很高,于是形成負壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸,進行熱交換,絕大部分的蒸汽冷凝成水,少量未被冷凝的蒸汽與不凝結的氣體亦由于高速噴射的水流互相磨擦,混合與擠壓,通過擴壓管被排除,使器室內形成更高的真空。水力噴射器(水沖泵)應用極為廣泛,主要用于真空與蒸發系統,進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝,是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但目前生產水力噴射器的制造廠較少,品種也不齊全,為此,永嘉縣海坦泵業有限公司近年來不斷改進設計。采用多噴嘴與汽環(導向盤)等結構,以及用多級泵進水,低位安裝,只需安裝高度4.5米,完善與提高了其工作性能,具有一定的先進性,是真空冷凝設備的一種革新。

W型水力噴射器產品特點:

W型水力噴射器整個裝置結構緊湊精密,強度變較高,用于真空蒸發系統中,由于能把冷凝器的冷凝作用與真空泵的抽氣作用合并在一個設備中同時完成,大大地簡化了工藝流程, 比之原來用真空泵與舊式冷凝器的裝置,可以節省去真空泵、冷凝器,分水器等設備,并且還有下列優點:
      1、水力噴射器體積小、重量輕、結構緊湊。而效能雙比較高,耗電量低于真空泵系統,投資者。
      2、操作簡單維修方便,不用專職人員管理,由于無機械傳動部份,所以噪聲低,不需消耗潤滑油。
      3、可以室外底位安裝,占地面積少,可以節省廠房建筑面積與安裝費用。

W型水力噴射器主要用途:

W型水力噴射器應用極為廣泛,主要用于真空與蒸發系統,進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝,是制糧、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。

W型水力噴射器結構說明:

W型水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成,噴咀用不銹鋼制造,噴咀座板由優質鋼加工,其余零件則系鑄鐵鑄造。噴咀采用多噴咀的結構形式,以便得到較大的水---汽接觸面積,有利于熱交換的進行,獲得較好的真空效果。噴咀座板加工精密,精度較高,以便噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽(或空氣)的流速,使蒸氣均勻地導入器室以免噴射水流偏斜,降低抽射效能。

W型水力噴射器結構圖:

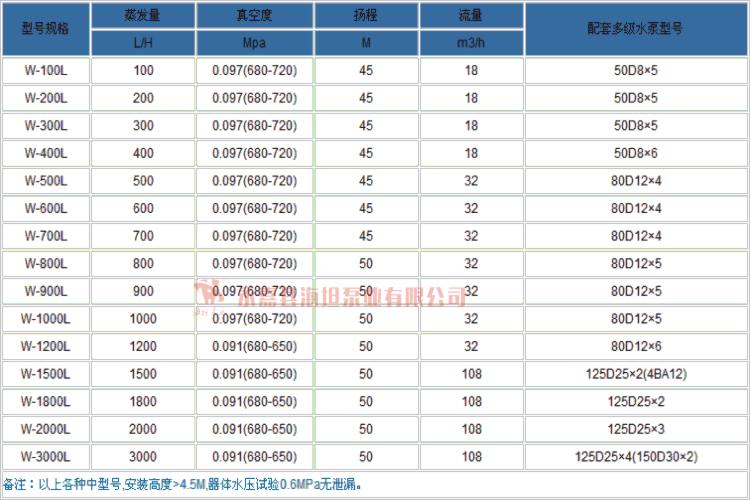

W型水力噴射器性能參數:

W型水力噴射器安裝示意圖:

W型水力噴射器主要技術與規格:

W300L      水力噴射器
效    能         適應蒸發量300立升/時的濃縮設備真空蒸發冷凝系統
噴嘴只數       3只           真空度    680毫米汞柱以上    安裝高度    >4.5米
                                   配套     多級水泵            型號      50D8×5
W500L      水力噴射器
效    能    適應蒸發量500立升/時的濃縮設備真空蒸發冷凝系統
噴嘴只數       4只             真空度    680毫米汞柱以上    安裝高度    >4.5米
                                     配套     多級水泵            型號     80D12×4
W700L      水力噴射器
效    能    適應蒸發量700立升/時的濃縮設備真空蒸發冷凝系統
噴嘴只數       7只           真空度    680毫米汞柱以上    安裝高度    >4.5米
                                 配套     多級水泵            型號     80D12×4
W1000L      水力噴射器
效    能    適應蒸發量1000立升/時的濃縮設備真空蒸發冷凝系統
噴嘴只數     6只           真空度    680毫米汞柱以上    安裝高度    >4.5米
                                 配套     多級水泵            型號      80D12X5
W1200L      水力噴射器
效    能    適應蒸發量1200立升/時的濃縮設備真空蒸發冷凝系統
噴嘴只數     6只           真空度    680毫米汞柱以上    安裝高度    >4.5米
                                 配套     多級水泵            型號     80D12×5
W1500L      水力噴射器
效    能    適應蒸發量1500立升/時的濃縮設備真空蒸發冷凝系統
噴嘴只數     6只           真空度    680毫米汞柱以上    安裝高度    >4.5米
                                 配套     多級水泵           型號     125D25×2
W2000L      水力噴射器
效    能    適應蒸發量2000立升/時的濃縮設備真空蒸發冷凝系統
噴嘴只數     12只           真空度    680毫米汞柱以上   安裝高度    >4.5米
                                  配套     多級水泵           型號     125D25×2
W3000L      水力噴射器
效    能    適應蒸發量3000立升/時的濃縮設備真空蒸發冷凝系統
噴嘴只數     只             真空度    680毫米汞柱以上    安裝高度    >4.5米
                                  配套     多級水泵           型號     150D30×2或125D25×2

W型水力噴射器法蘭安裝尺寸:

W型不銹鋼水力噴射器法蘭安裝尺寸:

W型水力噴射器,使用注意事項:

1、從促水泵至噴射器的冷水進入管路,應盡量減少管件,使阻力損失減小。
2、排水管要求垂直而無彎頭,如必須曲折時,折角不大于45,常用30,并轉折不得多于二次。
3、各接口要求嚴密,避免泄漏。
4、安裝時,用戶照擴散管出口管徑自配鋼管一段作尾管,長充一般應在2米以上,但不伸入循環水池之水中。
5、故障:真空度達不到,原因:安裝管道連接滲漏,噴咀堵塞,水泵流量壓力不足,真空表失靈。

聲明:由于產品一直在更新,本文中所有文字、數據、圖片均只適用于參考,W型水力噴射器性能參數、W型水力噴射器使用場合、W型水力噴射器材質要求、W型水力噴射器結構、W型水力噴射器安裝尺寸以及W型水力噴射器的價格等詳情,我們一定會盡心盡力為您提供優質的服務。

相關水力噴射器系列產品:

ZS型蒸汽噴射器W型水力噴射器。
