你的位置:網站首頁 >> 產品中心 >> 油泵>> 立式管道油泵YG型

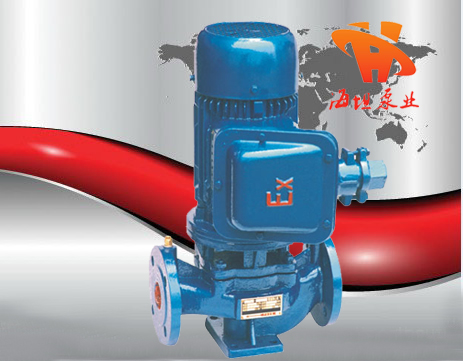

立式管道油泵YG型

立式管道油泵YG型

  • 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
  • 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
  • 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
銷售熱線 咨詢價格 產品細節

【YG型立式管道油泵】產品:

【YG型立式管道油泵】產品簡介:

YG型立式管道油泵系ISG型系列單級單吸管道離心泵擴展,是本單位科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成,同時根據使用溫度、介質等不同在ISG型離心泵基礎上派生出適用輸送油性介質的產品。該系列產品具有高效節能、噪音低、性能可靠等優點。符合*新機械部JB/T5305 8-93的標準要求。產品按國際IS02858標準設計制造.該系列產品全部采用標準防爆電機,其防爆等級為DIIBT4、防護等級IP54,葉輪采用優質黃銅鑄而成,9 3年通過機械工業部管道泵產品統檢合格。

【YG型立式管道油泵】型號意義:

【YG型立式管道油泵】工作條件:

1.吸入壓力<1.0 M P a,或泵系統*高工作壓力<1.6 MP a,即泵吸入口壓力+泵揚程<1.6 MP a、泵靜壓試驗壓力為2.5 M P a,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6 MPa BU應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度<40 ℃,相對濕度<9 5%。
3.所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度>0.2 mm 。
注:如使用介質為帶有細小顆粒,請在訂貨日寸說明,以便廠家采用耐磨式機械密封。

【YG型立式管道油泵】產品特點:

1.泵為立式結構,進出口口徑相同,且位于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用.
2.葉輪直接安在電機的加長軸上,軸向尺寸短,結構緊湊,泵與電機軸承配置合理,能有效地平衡泵運轉產生的徑向和軸向負荷,從而保證了泵的運行平穩,振動噪音很低.
3.軸封采用機械密封或機械密封組合,采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質,耐磨密封,能有效地增長機械密封的使用壽命。
4.安裝檢修方便,無需拆動管路系統,只要卸下泵聯體座螺母即可抽出全部轉子部件。
5.可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式.
6.可根據管路布置的要求采用泵的豎式和橫式安裝。

【YG型立式管道油泵】產品用途:

1.YG型立式管道油泵,供輸送汽油、煤油、柴油等石油產品,被輸送介質溫度為-20℃-+120℃。
2.該泵主要使用在管路增壓,遠距離輸送汽油、煤油、柴油、航空油等油類,也可輸送其它無腐蝕性的液體。 適用于油庫、油站、化工、礦山、石化、企事業單位等。

【YG型立式管道油泵】結構圖:

【YG型立式管道油泵】性能參數:

此泵性能參數請參照ISG型立式管道離心泵性能參數---點擊此處

【YG型立式管道油泵】型譜圖:



【YG型立式管道油泵】管道連接方式:

橫式抽送水用

單段橫式配裝

多段豎式配裝

多段橫式配裝

豎式抽送水用

單段豎式配裝

【YG型立式管道油泵】安裝方式:

一、硬性連接:

1.直接安裝

2.聯接板安裝

1.進口閥門2.直管3.彎管4.直管5.直管6.彎管7.直管8.出口閥門

1.進口閥門2.直管3.彎管4.直管5.聯接板6.直管7.彎管8.直管9.出口閥門

二、柔性連接:

1.聯接板,加隔振器安裝

2.聯接板,加隔振墊安裝

1.進口閥門  2.柔性接頭 3.彎管 4.直管  5.聯接板

6.隔振器 7.直管8.彎管9.柔性接頭10.出口閥門

1.進口閥門 2.柔性接頭3.直管4.聯接板5.隔振墊6.直管7.出口閥門

【YG型立式管道油泵】安裝尺寸圖:

【YG型立式管道油泵】安裝說明:

    1、安裝前應檢查機組緊固體有無松動現象,泵體流道有無異物堵塞,以免水泵運行時損壞葉輪和泵體。
    2、安裝時管道重量不應加在水泵上,以免使泵變形。
    3、安裝時必須擰緊地腳螺栓,以免起動時振動對泵性能的影響。
    4、為了維修方便和使用安全,在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表,以保證在額定揚程和流量范圍內運行,確保泵正常運行,延長水泵的使用壽命。
    5、安裝后撥動泵軸,葉輪應無磨擦聲或卡死現象,否則應將泵拆開檢查原因。
    6、泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。

【YG型立式管道油泵】啟動與停車:

(一)起動前準備
    1、用手撥轉電機風葉,葉輪應無卡磨現象,轉動靈活。
    2、打開進口閥門打開排氣閥使液體充滿整個泵腔,然后關閉排氣閥。
    3、用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。
    4、點動電機,確定轉向是否正確。
(二)起動與運行
    1、全開進口閥門,關閉吐出管路閥門。
    2、接通電源,當泵達到正常轉速后,再逐漸打開吐出管路上閥門,并調節到所需工況。
    3、注意觀察儀表讀數,檢查軸封泄漏情況,正常時機械密封泄漏量<3滴/分,檢查電機、軸承處溫升≤70℃,如果發現異常情況,應及時處理。
(三)停車
    l、逐漸關閉吐出管路閥門,切斷電源。
    2、關閉進口閥門。
    3、如環境溫度低于0℃,應將泵內液體放盡,以免凍裂。
    4、如長期停用,應將泵拆卸清洗,包裝保管。

【YG型立式管道油泵】泵的維護:

(一)運行中的維護
    1、進口管道必須充滿液體,禁止泵在汽蝕狀態下長期運行。
    2、定時檢查電機電流值,不得超過電機額定電流。
    3、泵進行長期運行后,由于機械磨損,使機組噪音及振動增大時,應停車檢查,必要時可更換易損件,機組大修期一般為一年。
(二)機械密封維護
    1、機械密封潤滑應清潔無固體顆粒。
    2、嚴禁機械密封在干磨情況下工作。
    3、起動前應先盤動泵(電機)幾圈,以免突然起動造成石墨環斷裂損壞。
    4、密封泄漏允差3滴/分,否則應檢修。

【YG型立式管道油泵】故障原因及排除方法:

聲明:由于產品一直在更新,本文中所有文字、數據、圖片均只適用于參考,YG型立式管道油泵性能參數、YG型立式管道油泵使用場合、YG型立式管道油泵材質要求、YG型立式管道油泵結構、YG型立式管道油泵安裝尺寸以及YG型立式管道油泵的價格等詳情,請聯系我們的營銷部,電話:0577-66996885、66996886,感謝您訪問海坦泵業網站【http://nueshi.cn/】,我們一定會盡心盡力為您提供優質的服務。
