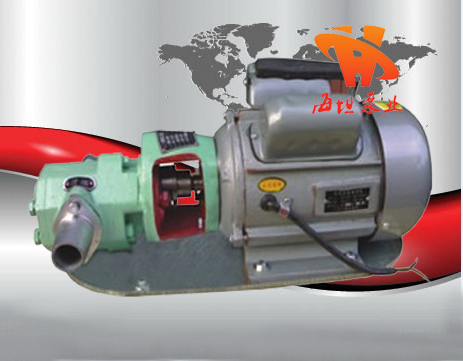

產品簡介：
WCB型微型齒輪油泵屬于低壓力微型手提式節能輸油泵，*適用于無動力電源的出售單位油桶車轉油，也適用于煉油廠、電廠、變電所（室）及油庫輸油。稀油潤滑系統的稀油治作稀油轉運。如：輸送無潤滑性的油料、飲料、低腐蝕性的水等，請選用整體不銹鋼齒輪泵，本廠均有生產。

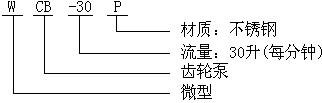

型號意義：
工作時的維護：
a. 注意泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。
b. 當泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
c. 一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的截止壓力為泵
d. 額定壓力的1.5-2倍。
泵的停止
a. 切斷電源。
b. 關閉進出管道閥門。
故障原因及排除方法：
|
現象 |
產生原因 |
排除方法 |
|
不排油或排油量少
|
1、吸入高度超過額定值 2、 吸入管道漏氣 3、旋轉方向不對 4、 吸入管道堵塞或閥門關閉 5、 安全閥卡死或研傷 6、液體溫度低而粘度增大 |
1、 提高吸入液面 2、檢查各接合處，*好加密封材料密封 3、按泵的所示方向糾正 4、檢查管道是否堵塞，閥門是否全開 5、拆開安全閥清洗并用細研磨砂研磨閥孔，使之密合 6、予熱液體或降^^非出壓力 |
|
密封漏油
|
1、密封圈磨損 2、填料密封填料磨損 3、機械密封磨損或有劃痕等缺陷 4、機械密封彈簧失效 |
1、更換密封圈 2、調節填料壓蓋松緊，使之不漏且軸能轉動；補充填料 3、更換動靜環或重新研磨 4、更換彈簧 |
|
噪音或振動大
|
1、吸入管或過濾網堵塞 2、吸入管伸入液面較淺 3、管道內進入空氣 4、排出管道阻力太大 5、齒輪軸承或側板嚴重磨損 6、吸入液體的粘度太大 7、吸入高度超過額定值 |
1、 消除過濾網上的污物 2、吸入管應伸入液面以下 3、檢查各聯接處，使其密封 4、檢查排出管道及閥門是否堵塞 5、拆下清洗，并修整缺陷或更換 6、加溫降粘處理 7、減少吸油高度及縮短吸油管長度 |
性能參數：
|
型號 |
流量 |
輸送高度 |
重量 |
驅動功率 |
使用電源 |
|
|
WCB-30 |
30 |
30 |
17 |
370 |
220/380 |
|
|
WCB-50 |
50 |
30 |
19 |
550 |
220/380 |
|
|
WCB-75 |
75 |
30 |
21 |
750 |
220/380 |
|
|
WCB-30P |
30 |
30 |
18 |
370 |
220/380 |
不銹鋼 |
|
WCB-50P |
50 |
30 |
20 |
550 |
220/380 |
|
|
WCB-75P |
75 |
30 |
22 |
750 |
220/380 |
|
結構特點：
WCB型微型齒輪油泵主要有齒輪、軸、泵體、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力*小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
應用范圍：
WCB型微型齒輪油泵在輸油系統中可用作傳輸增壓泵；在燃油系統中可用作輸送、加壓、噴射的燃油泵；在液壓傳動系統中可用作提供液壓動力的液壓泵；在一切工業領域中，均可作潤滑油泵用。
產品用途：
WCB型微型齒輪油泵能將粘度為1-8°E清潔的中性油液（例如：機油、煤油、柴油等礦物油和各種植物油）從一容器輸送到另一容器內。它能提高工作效率、減輕勞動強度，因此，適合商業、工業、農業等行業作輸油之用。
適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
產品特點：
WCB型微型齒輪油泵結構簡單緊湊．使用和保養方便，
WCB型微型齒輪油泵具良好的自吸性，幫每次開泵前不須灌人液體，
WCB型微型齒輪油泵的潤滑是靠輸送的液體而自動達到．故日常工作時無須另加潤滑液。
利用彈性聯軸器傳遞動力可補償因安裝時所引起微小偏差。在泵工作中受到不可避免液壓沖擊時，能起到較好的緩沖作用。
安裝尺寸圖：
|
型號 |
流量 |
揚程 |
配用電機 |
功率 |
H |
L |
L1 |
B |
H1 |
L2 |
膠管內徑 |
|
WCB-30 |
30 |
30 |
CO2 8012 |
200V 370W |
- |
- |
- |
165 |
215 |
- |
20 |
|
WCB-50 |
50 |
30 |
CO2 8022 |
200V 550W |
- |
- |
- |
165 |
215 |
- |
20 |
|
WCB-75 |
75 |
30 |
CO2 8032 |
200V 750W |
- |
- |
- |
165 |
215 |
- |
25 |
工作前的檢查：
a. 泵的各緊固件是否牢固。
b. 主動軸轉動是否輕重均勻一致。
c. 進出管道的閥門是否打開。
d. 泵的旋轉方向是否符合要求。
e. 初次使用前應向泵內注入適量介質
