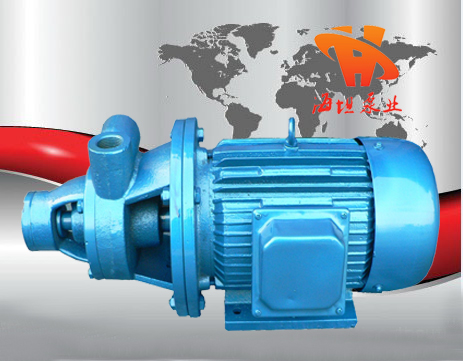

單級旋渦泵1W型

單級旋渦泵1W型

  • 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
  • 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
  • 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
銷售熱線 咨詢價格 產品細節

【1W型單級旋渦泵】產品:

【1W型單級旋渦泵】產品簡介:

1W型單旋渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過60℃,常用于鍋爐給水的配套,在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防防穩壓、熱效換機組、農業遠程噴灌等部門有廣泛的應用。

【1W型單級旋渦泵】型號意義:

【1W型單級旋渦泵】使用范圍:

1W型單級旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送,選用此泵則更為理想。
   因此,它是有廣泛用途,我們真誠地向用戶推薦這種新產品.

【1W型單級旋渦泵】結構圖:

1

電機軸

8

泵軸

2

9

泵架

3

填料壓蓋

10

擋水圈

4

泵體

11

軸承蓋乙

5

填料

12

軸承

6

13

螺母

7

葉輪

14

軸承蓋甲

泵體4與電機法蘭連接,泵軸8裝在電機軸頭上是動配合,鍵2在鍵槽內可自由滑動。
    葉輪7與泵軸8也是動配合,運轉時能自動調整葉輪二面的間隙。泵裝好后旋轉泵軸轉動應輕松,不可有輕重現象,葉輪在泵內轉動應無摩擦噪音。葉輪與泵體泵蓋之間的間隙應在0.10~0.20毫米范圍內,并可用紙墊調整。

【1W型單級旋渦泵】性能參數:

流量
(m3/h)

揚程
(m)

轉速
(r/min)

功率
(kw)

1W2.4-10.5(單級)

2.4

105

2900

3

1W2.5-12(單級)

2.5

120

2900

3

25W-25(單級)

1.44

25

2900

0.75

32W-30(單級)

2.88

30

2900

1.5

32W-75(單級)

2.88

75

2900

4

40W-40(單級)

5.4

40

2900

4

40W-90(單級)

5.4

90

2900

7.5

50W-45(單級)

9

45

2900

5.5

65W-50(單級)

14.4

50

2900

11

1.58D-0.7(單級)

2.4

105

1450

3

【1W型單級旋渦泵】性能曲線圖:

【1W型單級旋渦泵】安裝尺寸圖:


型號

L

L1

L2

L3

L4

L5

L6

L7

L8

L9

H

H1

d

D

電機型號

1W2.4-10.5

561.5

147

139.5

140

176

310

65

125

160

205

100

115

ø12

G1″

Y100L-2

【1W型單級旋渦泵】使用注意事項:

(一)1W2.4-10.5單級旋渦泵
1、泵與二級50周波電機直聯。
2、泵在次啟動前,需向進口管路及泵內注滿液體。
3、啟動前必須把出口閥門打開,以減輕電機起動負荷。
4、輸送液體內切不可混有顆粒雜質等物,以防進入泵內打壞葉輪。
5、填料室處應保持有正常漏水。
6、本廠生產的1W2.4-10.5旋渦泵有墊料密封和機械密封二種供用戶選擇。

聲明:由于產品一直在更新,本文中所有文字、數據、圖片均只適用于參考,1W型單級旋渦泵性能參數、1W型單級旋渦泵使用場合、1W型單級旋渦泵材質要求、1W型單級旋渦泵結構、1W型單級旋渦泵安裝尺寸以及1W型單級旋渦泵的價格等詳情,請聯系我們的營銷部,電話:0577-66996885、66996886,感謝您訪問海坦泵業網站【http://nueshi.cn/】,我們一定會盡心盡力為您提供優質的服務。

相關旋渦泵系列產品:

CW型磁力漩渦泵,1W系列直連式單級旋渦泵,1W型單級旋渦泵W型旋渦泵。
