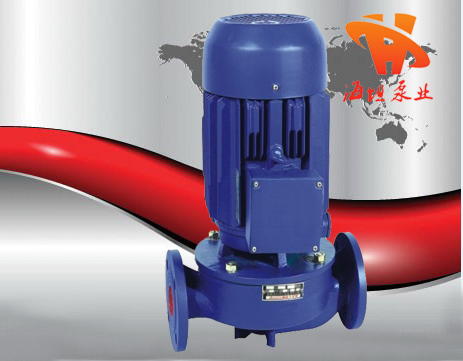

SG型管道增壓泵
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
【SG型管道增壓泵】產品:
【SG型管道增壓泵】產品簡介:
SG型管道增壓泵(簡稱:管道泵)是為了高層建筑增壓送水,解決管道壓力過低而研制的新式立式單級離心泵,比目前應用的臥式離心泵具有很大的優越性。由于采用先進的機械密封,電機主軸直接按裝葉輪,幫有漏損少、效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便,并可根據揚程與流量的需要采用并串聯使用等特點。該泵做為常規離心泵的換代產品,代替了多種老式泵,目前已廣泛應用于各行業,已成普遍趨勢。
【SG型管道增壓泵】型號意義:
【SG型管道增壓泵】使用條件:
1、進口管水壓不大于3公斤/厘米2。
2、水質為清水,不應有纖維或固體顆粒,對熱水應為軟水。
3、介質溫度:冷水不低于0℃。
4、周圍環境溫度不超過±45℃。
5、電源電壓為380V,部分為220V。
注意:選用時按使用介質的情況選擇相應型號;對于特殊介質,訂貨時應特別注明,以便廠家?guī)椭x擇或特殊加工。
【SG型管道增壓泵】產品用途:
SG型立式管道增壓泵主要適用于高層建筑,園林噴灌,管道增壓,冷熱水循環,易燃易爆液體與腐蝕性液體輸送及各種鍋爐,供水、暖通、化工、石油管道設備配套。
(1)SG普通型管道泵(冷水)適用于高層建筑增壓送水,園林噴灌、冷卻塔上水、遠距離輸水、制冷沖洗、浴室等冷暖流水循環加壓。使用溫度80℃以下。
(2)SGR熱水型管道泵適用于暖房、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度140℃以下。
(3)SGP耐腐蝕型管道泵是輸送腐蝕介質的不銹鋼管道泵,適用于食品、制藥、釀造、化工等行業的工藝流程中使用。使用溫度100℃以下。
(4)SGB防爆型管道泵適用于石油、化學液體無腐蝕性易燃易爆液體輸送。使用溫度80℃以下。
(5)SGPB防腐防爆型管道泵適用于化工、化學液體等帶腐蝕性易燃易爆液體輸送。使用溫度140℃以下。
【SG型管道增壓泵】性能參數:
型號 |
口徑 |
流量 |
揚程 |
電機功率 |
電壓 |
轉速 |
15SG0.6-5 |
15 |
0.6 |
5 |
0.04 |
220 |
2800 |
15SG1.8-10 |
15 |
1.8 |
10 |
0.12 |
220 |
2800 |
20SG2-8 |
20 |
2 |
8 |
0.12 |
220 |
2800 |
20SG3-14 |
20 |
3 |
14 |
0.25 |
220 |
2800 |
20SG3-30 |
20 |
3 |
30 |
0.75 |
220 |
2800 |
25SG2.5-15 |
25 |
2.5 |
15 |
0.25 |
220 |
2800 |
25SG4-20 |
25 |
4 |
20 |
0.75 |
220 |
2800 |
25SG3-30 |
25 |
3 |
30 |
0.75 |
220 |
2800 |
32SG5-20 |
32 |
5 |
20 |
0.75 |
220 |
2800 |
40SG5-8 |
40 |
5 |
8 |
0.25 |
220 |
2800 |
40SG6-20 |
40 |
6 |
20 |
0.75 |
220 |
2800 |
50SG10-7.5 |
50 |
10 |
7.5 |
0.75 |
220 |
2800 |
50SG10-15 |
50 |
10 |
15 |
0.75 |
220 |
2800 |
25SG4-20 |
25 |
4 |
20 |
0.75 |
380 |
2800 |
25SG3-30 |
25 |
3 |
30 |
0.75 |
380 |
2800 |
25SG6.5-30 |
25 |
6.5 |
30 |
1.5 |
380 |
2800 |
25SG10-50 |
25 |
10 |
50 |
4 |
380 |
2800 |
32SG5-20 |
32 |
5 |
20 |
0.75 |
380 |
2800 |
32SG8-30 |
32 |
8 |
30 |
1.5 |
380 |
2800 |
32SG15-40 |
32 |
15 |
40 |
4 |
380 |
2800 |
32SG12-50 |
32 |
12 |
50 |
4 |
380 |
2800 |
32SG14-80 |
32 |
14 |
80 |
7.5 |
380 |
2800 |
40SG6-20 |
40 |
6 |
20 |
0.75 |
380 |
2800 |
40SG9-30 |
40 |
9 |
30 |
1.5 |
380 |
2800 |
40SG18-40 |
40 |
18 |
40 |
4 |
380 |
2800 |
40SG15-50 |
40 |
15 |
50 |
4 |
380 |
2800 |
40SG18-65 |
40 |
18 |
65 |
7.5 |
380 |
2800 |
40SG15-80 |
40 |
15 |
80 |
7.5 |
380 |
2800 |
50SG10-7.5 |
50 |
10 |
7.5 |
0.75 |
380 |
2800 |
50SG10-15 |
50 |
10 |
15 |
0.75 |
380 |
2800 |
50SG12-25 |
50 |
12 |
25 |
1.5 |
380 |
2800 |
50SG15-30 |
50 |
15 |
30 |
2.2 |
380 |
2800 |
50SG18-40 |
50 |
18 |
40 |
4 |
380 |
2800 |
50SG16-50 |
50 |
16 |
50 |
4 |
380 |
2800 |
50SG20-65 |
50 |
20 |
65 |
7.5 |
380 |
2800 |
50SG25-80 |
50 |
25 |
80 |
15 |
380 |
2800 |
50SG30-100 |
50 |
30 |
100 |
22 |
380 |
2800 |
65SG30-15 |
65 |
30 |
15 |
2.2 |
380 |
2800 |
65SG30-27 |
65 |
30 |
27 |
4 |
380 |
2800 |
65SG40-40 |
65 |
40 |
40 |
7.5 |
380 |
2800 |
65SG30-50 |
65 |
30 |
50 |
7.5 |
380 |
2800 |
65SG50-65 |
65 |
50 |
65 |
15 |
380 |
2800 |
65SG40-80 |
65 |
40 |
80 |
18.5 |
380 |
2800 |
65SG45-100 |
64 |
45 |
100 |
22 |
380 |
2800 |
80SG35-20 |
80 |
35 |
20 |
4 |
380 |
2800 |
80SG50-30 |
80 |
50 |
30 |
7.5 |
380 |
2800 |
80SG70-40 |
80 |
70 |
40 |
15 |
380 |
2800 |
80SG60-50 |
80 |
60 |
50 |
15 |
380 |
2800 |
80SG80-65 |
80 |
80 |
65 |
22 |
380 |
2800 |
80SG70-80 |
80 |
70 |
80 |
22 |
380 |
2800 |
80SG55-100 |
80 |
55 |
100 |
30 |
380 |
2800 |
100SG40-18 |
100 |
40 |
18 |
4 |
380 |
2800 |
100SG50-30 |
100 |
50 |
30 |
7.5 |
380 |
2800 |
100SG70-40 |
100 |
70 |
40 |
15 |
380 |
2800 |
100SG60-50 |
100 |
60 |
50 |
15 |
380 |
2800 |
100SG80-65 |
100 |
80 |
65 |
22 |
380 |
2800 |
100SG75-78 |
100 |
75 |
78 |
22 |
380 |
2800 |
100SG100-60 |
100 |
100 |
60 |
30 |
380 |
2800 |
100SG55-100 |
100 |
55 |
100 |
30 |
380 |
2800 |
125SG80-18 |
125 |
80 |
18 |
7.5 |
380 |
1450 |
150SG100-15 |
150 |
100 |
15 |
7.5 |
380 |
1450 |
150SG140-26 |
150 |
140 |
26 |
18.5 |
380 |
1450 |
150SG160-40 |
150 |
160 |
40 |
30 |
380 |
2800 |
150SG200-50 |
150 |
200 |
50 |
37 |
380 |
2800 |
150SG220-65 |
150 |
220 |
65 |
55.5 |
380 |
2800 |
150SG170-180 |
150 |
170 |
180 |
55.5 |
380 |
2800 |
200SG200-20 |
200 |
200 |
20 |
18.5 |
380 |
1450 |
200SG200-35 |
200 |
200 |
35 |
30 |
380 |
2800 |
200SG200-44 |
200 |
200 |
44 |
37 |
380 |
2800 |
200SG240-60 |
200 |
240 |
60 |
55.5 |
380 |
2800 |
200SG200-75 |
200 |
200 |
75 |
55.5 |
380 |
2800 |
250SG380-22 |
250 |
380 |
22 |
37 |
380 |
1450 |
250SG500-30 |
250 |
500 |
30 |
55 |
380 |
1450 |
300SG400-20 |
250 |
500 |
30 |
37 |
380 |
1450 |
300SG500-30 |
300 |
500 |
30 |
55 |
380 |
1450 |
350SG800-20 |
350 |
800 |
20 |
55 |
380 |
1450 |
400SG1000-18 |
400 |
1000 |
18 |
55 |
380 |
1450 |
500SG1200-15 |
500 |
1200 |
15 |
55 |
380 |
1450 |
500SG800-20 |
500 |
800 |
20 |
55 |
380 |
1450 |
【SG型管道增壓泵】結構圖:
|
結 構 |
【SG型管道增壓泵】安裝尺寸:
泵型號 |
安裝尺寸連接法蘭按(jb78-59)標準制造 |
重量 |
|||||||
l |
h |
d |
d1 |
d2 |
b |
d |
nn |
(kg) |
|
15SG0.6-5 |
165 |
190 |
1/2管牙 |
5 |
|||||
15SG1.8-10 |
230 |
300 |
1/2管牙 |
11 |
|||||
20SG2-8 |
230 |
300 |
3/4管牙 |
12 |
|||||
20SG3-14 |
260 |
320 |
3/4管牙 |
16 |
|||||
20SG3-30 |
310 |
360 |
3/4管牙 |
29 |
|||||
25SG2.5-15 |
270 |
340 |
100 |
75 |
60 |
14 |
12 |
4 |
18 |
25SG4-20 |
270 |
370 |
100 |
75 |
60 |
14 |
12 |
4 |
23 |
25SG3-30 |
290 |
370 |
100 |
75 |
60 |
14 |
12 |
4 |
30 |
32SG5-20 |
260 |
380 |
120 |
90 |
70 |
16 |
14 |
4 |
28 |
40SG5-8 |
260 |
350 |
130 |
100 |
80 |
16 |
14 |
4 |
19 |
40SG6-20 |
260 |
390 |
130 |
100 |
80 |
16 |
14 |
4 |
30 |
50SG10-7.5 |
255 |
390 |
140 |
110 |
90 |
16 |
14 |
4 |
32 |
50SG10-15 |
260 |
400 |
140 |
110 |
90 |
16 |
14 |
4 |
31 |
25SG4-20 |
260 |
370 |
100 |
75 |
60 |
14 |
12 |
4 |
23 |
25SG-3-30 |
290 |
370 |
100 |
75 |
60 |
14 |
12 |
4 |
28 |
25SG6.5-30 |
290 |
420 |
100 |
75 |
60 |
14 |
12 |
4 |
37 |
25SG10-50 |
350 |
500 |
115 |
85 |
65 |
16 |
14 |
4 |
58 |
32SG5-20 |
260 |
380 |
120 |
90 |
70 |
16 |
14 |
4 |
28 |
32SG8-30 |
290 |
420 |
120 |
90 |
70 |
16 |
14 |
4 |
38 |
32SG15-40 |
350 |
510 |
135 |
100 |
78 |
18 |
18 |
4 |
60 |
32SG12-50 |
350 |
510 |
135 |
100 |
78 |
18 |
18 |
4 |
61 |
32SG14-80 |
420 |
540 |
135 |
100 |
78 |
18 |
18 |
4 |
98 |
40SG6-20 |
260 |
390 |
130 |
100 |
80 |
16 |
14 |
4 |
30 |
40SG9-30 |
290 |
430 |
130 |
100 |
80 |
16 |
14 |
4 |
40 |
40SG18-40 |
350 |
420 |
145 |
110 |
85 |
18 |
18 |
4 |
61 |
40SG15-50 |
350 |
420 |
145 |
110 |
85 |
18 |
18 |
4 |
62 |
40SG18-65 |
420 |
550 |
145 |
110 |
85 |
18 |
18 |
4 |
98 |
40SG15-80 |
420 |
550 |
145 |
110 |
85 |
18 |
18 |
4 |
100 |
50SG10-7.5 |
255 |
390 |
140 |
110 |
90 |
16 |
14 |
4 |
30 |
50SG10-15 |
260 |
400 |
140 |
110 |
90 |
16 |
14 |
4 |
31 |
50SG12-25 |
290 |
430 |
140 |
110 |
90 |
16 |
14 |
4 |
42 |
50SG15-30 |
300 |
440 |
140 |
110 |
90 |
16 |
14 |
4 |
45 |
50SG18-40 |
350 |
530 |
160 |
125 |
100 |
20 |
18 |
4 |
64 |
50SG16-50 |
350 |
530 |
160 |
125 |
100 |
20 |
18 |
4 |
65 |
50SG20-65 |
420 |
560 |
160 |
125 |
100 |
20 |
18 |
4 |
101 |
50SG25-80 |
420 |
560 |
160 |
125 |
100 |
20 |
18 |
4 |
102 |
65SG30-100 |
420 |
690 |
160 |
125 |
100 |
20 |
18 |
4 |
165 |
65SG30-15 |
280 |
450 |
160 |
130 |
110 |
16 |
14 |
4 |
45 |
65SG30-27 |
310 |
540 |
160 |
130 |
110 |
16 |
14 |
4 |
68 |
65SG40-40 |
360 |
570 |
180 |
145 |
120 |
20 |
18 |
4 |
103 |
65SG30-50 |
360 |
570 |
180 |
145 |
120 |
20 |
18 |
4 |
105 |
65SG50-65 |
420 |
720 |
180 |
145 |
120 |
20 |
18 |
4 |
168 |
65SG40-80 |
420 |
720 |
180 |
145 |
120 |
20 |
18 |
4 |
270 |
65SG45-100 |
470 |
780 |
180 |
145 |
120 |
20 |
18 |
4 |
230 |
80SG35-20 |
310 |
560 |
185 |
150 |
125 |
18 |
18 |
4 |
70 |
80SG50-30 |
340 |
590 |
185 |
150 |
125 |
18 |
18 |
4 |
100 |
80SG70-40 |
400 |
730 |
195 |
160 |
135 |
22 |
18 |
4 |
173 |
80SG60-50 |
400 |
730 |
195 |
160 |
135 |
22 |
18 |
4 |
175 |
80SG80-65 |
470 |
800 |
195 |
160 |
135 |
22 |
18 |
8 |
233 |
80SG70-80 |
470 |
800 |
195 |
160 |
135 |
22 |
18 |
8 |
235 |
80SG55-100 |
520 |
850 |
195 |
160 |
135 |
22 |
18 |
8 |
290 |
100SG40-18 |
310 |
570 |
205 |
170 |
145 |
18 |
18 |
4 |
75 |
100SG50-30 |
340 |
600 |
205 |
170 |
145 |
18 |
18 |
4 |
100 |
100SG70-40 |
400 |
750 |
215 |
180 |
155 |
22 |
18 |
8 |
180 |
100SG60-50 |
400 |
750 |
215 |
180 |
155 |
22 |
18 |
8 |
185 |
100SG80-65 |
470 |
810 |
215 |
180 |
155 |
22 |
18 |
8 |
245 |
100SG75-78 |
470 |
810 |
215 |
180 |
155 |
24 |
18 |
8 |
250 |
100SG100-60 |
500 |
870 |
215 |
180 |
155 |
24 |
18 |
8 |
300 |
100SG55-100 |
500 |
870 |
215 |
180 |
155 |
24 |
18 |
8 |
300 |
125SG80-18 |
520 |
690 |
245 |
210 |
185 |
24 |
18 |
8 |
155 |
150SG100-15 |
520 |
710 |
280 |
240 |
210 |
22 |
23 |
8 |
160 |
150SG140-26 |
550 |
830 |
280 |
240 |
210 |
22 |
23 |
8 |
300 |
150SG160-40 |
550 |
900 |
280 |
240 |
210 |
22 |
23 |
8 |
350 |
150SG200-50 |
720 |
925 |
280 |
240 |
210 |
22 |
23 |
8 |
370 |
150SG220-65 |
720 |
1050 |
280 |
240 |
210 |
26 |
23 |
8 |
450 |
150SG170-180 |
720 |
1050 |
280 |
240 |
210 |
26 |
23 |
8 |
500 |
200SG200-20 |
550 |
860 |
335 |
295 |
265 |
26 |
23 |
8 |
300 |
200SG200-35 |
720 |
925 |
335 |
295 |
265 |
26 |
23 |
8 |
370 |
200SG200-44 |
720 |
950 |
335 |
295 |
265 |
28 |
23 |
8 |
390 |
200SG240-60 |
720 |
1080 |
335 |
295 |
265 |
28 |
23 |
8 |
500 |
200SG200-75 |
720 |
1080 |
335 |
295 |
265 |
28 |
23 |
8 |
520 |
250SG380-22 |
680 |
1020 |
390 |
350 |
320 |
28 |
23 |
12 |
430 |
350SG500-30 |
700 |
1100 |
390 |
350 |
320 |
28 |
23 |
12 |
550 |
300SG400-20 |
680 |
1050 |
440 |
400 |
368 |
28 |
23 |
12 |
460 |
300SG500-30 |
700 |
1130 |
440 |
400 |
368 |
28 |
23 |
12 |
580 |
350SG800-20 |
750 |
1180 |
500 |
460 |
428 |
30 |
23 |
16 |
600 |
400SG1000-18 |
800 |
1210 |
565 |
515 |
482 |
32 |
23 |
16 |
650 |
500SG1200-15 |
850 |
1240 |
670 |
620 |
585 |
34 |
25 |
20 |
750 |
500SG800-20 |
850 |
1240 |
670 |
620 |
585 |
34 |
25 |
20 |
750 |
【SG型管道增壓泵】安裝:
裝配與拆卸
1.把所有待裝的零部件擦洗干凈。
2.在電機主軸上裝機械密封,在機械密封動、靜環配合的表面,加少量潔凈的透平油或20號機油。
3.裝葉輪,用葉輪螺母緊固。
4.裝"0"型圈,把泵體與電機端蓋用螺栓緊詞。注意使葉輪前蓋板與泵體間隙為2十0.5毫米,葉輪進口外圈與泵體保證一定的運轉間隙。
5.拆卸順序與此相反。
安裝與使用
1.用橡膠墊圈與螺栓把泵體兩端法蘭與管路法蘭連接好,即完成按裝。為了使用與維修方便,在泵的進、出口管路上均應按裝一只調節閥。
2.打開進口調節閥, 使水進入泵中,以保持密封腔內充滿液體(否則會研損密封),關閉出口閥。
3.接通電源,點動確定正確轉向。
4.轉向確定后,使泵啟動、運轉。
5.調節出口閥開度, 使泵在設計點附近運行,據泵的額定流量和揚程附近!矠榇,在出口法蘭附近裝一只壓力表)。注意:本泵嚴禁缺水運轉,以免損壞密封件。
【SG型管道增壓泵】故障原因及排除方法:
故障 |
原因 |
排除方法 |
1、水泵不出水 |
注入水泵的水不免,旋轉方向不對,葉輪流道堵塞。 |
再往水泵內注水,輸通葉輪流產,調正旋轉方向。 |
2、水泵流量不足 |
水泵部分淤塞,轉數太低,葉輪損壞,出口閥開度過大。 |
清洗耳恭聽水泵及管子,更換葉輪,增加水泵軸轉數,調節出口閥。 |
3、出口壓力不足 |
液體中有空氣,轉速太低葉輪損壞,出口閥開度過大。 |
排除液體中空氣,增加泵轉速,更換葉輪,調小出口閥。 |
4、泵消耗功率過大 |
機械缺陷如運轉間隙過小,電機軸彎,螺栓松動等,泵在太大的流量下工作即泵在遠低于額定揚程下工作。 |
檢查機械部分及時調整處理,調節器正出口閥使泵在額定流量和揚程附近工作。 |
5、水泵振動 |
管道系統支撐不好,葉輪部分堵塞造成不平衡產生氣蝕,液體中有空氣。 |
檢查泵支撐部門,擰緊螺母,輸通葉輪使其平衡,排除空氣。 |
6、水泵漏水 |
機械密封損壞,O型圈損壞,泵體漏水。 |
更換機械密封及O型圈,焊接泵體漏水處。 |
7、水泵噪音過重 |
軸承過熱缺油,水泵負荷過生重。 |
軸承處加油,按4排除。 |
