玻璃鋼管道泵SL型
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
玻璃鋼管道泵SL型產品簡介:
SL型酚醛玻璃鋼管道泵為單級單吸離心式管道泵。屬新型節能泵,介質過流部分全部采用改性酚醛玻璃鋼經高溫高壓工藝精心制作而成,具有強耐腐蝕、高耐溫性、重量輕、比強度高、不變形等優點。該泵設計選型先進,結構簡單,運轉平衡、性能可靠、高效低耗、保養維修方便,其總體技術水平處于地位,是現階段耐腐蝕領域中理想的選用泵型。本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
玻璃鋼管道泵SL型產品用途:
SL型玻璃鋼管道泵適用于輸送各種濃度鹽酸、低濃度硫酸等非氧化性強酸、有機酸、無機鹽類及多種有機溶劑,廣泛適用于化工、石化、制藥、農藥、日化、化纖、水處理、機械、冶金、環保等行業的防腐蝕領域。
玻璃鋼管道泵SL型技術參數:
流量:3.2~12.5m3/h;
揚程:12.5~32m;
轉速:2900r/min;
功率:0.75~4KW;
口徑:25 ~ 50mm,
適用溫度:<100℃。

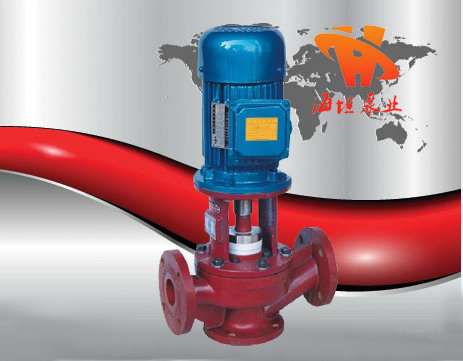

玻璃鋼管道泵SL型產品圖片:

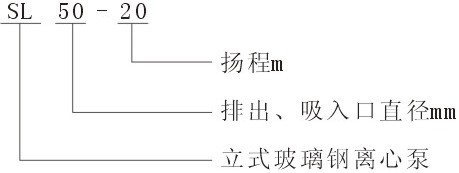

玻璃鋼管道泵SL型型號意義:
玻璃鋼管道泵SL型性能參數:
型 號 |
流量 Q m3/h |
揚程 H m |
轉速 n r/min |
效率 η % |
汽蝕余量 (NPSH)r m |
電機功率 N kW |
SL25-12.5 |
3.2 |
12.5 |
2900 |
37 |
3 |
0.55 |
SL40-20 |
6.3 |
20 |
2900 |
45 |
3 |
1.1 |
SL50-20 |
12.5 |
20 |
2900 |
57 |
3 |
2.2 |
SL50-32 |
12.5 |
32 |
2900 |
47 |
3 |
|
玻璃鋼管道泵安裝使用SL型注意事項:
1、本泵在安裝前根據選定泵型,按外形及安裝尺寸做好地腳基礎,安裝時根據管路位置的要求,盡量使安裝的位置便利管理和維修。
2、安裝的位置泵體如何高于液面,必須附裝灌液裝置。
3、泵起動前先將液體灌滿泵體后開車,嚴禁無介質運轉和倒轉,否則泵體內因缺乏液體冷卻而損壞機械密封。
4、停車時應關閉液管閥門,避免液體倒流。
5、定時檢查電機電流值,不得超過電機額定電流。
6、注意平時保養,經常檢查泵運行是否平穩。有無異常震動,注意更換彈性塊。視油標補充軸承的潤滑油,定期更換機架中的潤滑油(一般三個月必須換1次)

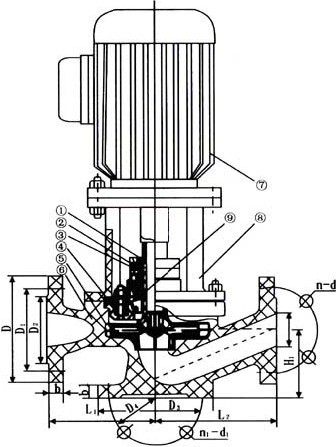

玻璃鋼管道泵SL型結構圖:
1 |
軸 |
|
2 |
軸套 |
|
3 |
機械密封 |
|
4 |
泵蓋 |
|
5 |
葉輪 |
|
6 |
泵體 |
|
7 |
電機 |
|
8 |
聯結架 |
|
9 |
密封壓蓋 |
玻璃鋼管道泵SL型外形尺寸:
型 號 |
DN |
D |
D1 |
D2 |
b |
n |
d |
L1 |
L2 |
H |
H1 |
D3 |
D4 |
b1 |
n1 |
d1 |
SL25-12.5 |
25 |
115 |
85 |
65 |
15 |
4 |
14 |
110 |
130 |
430 |
70 |
125 |
100 |
16 |
4 |
14 |
SL40-20 |
40 |
145 |
110 |
88 |
19 |
4 |
18 |
140 |
160 |
460 |
80 |
150 |
11O |
15 |
4 |
14 |
SL50-20 |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
160 |
180 |
580 |
100 |
172 |
140 |
16 |
4 |
14 |
SL50-32(3kw) |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
180 |
200 |
660 |
120 |
200 |
165 |
20 |
4 |
18 |
SL50-32(4kw) |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
180 |
200 |
680 |
120 |
200 |
165 |
20 |
4 |
18 |
玻璃鋼管道泵SL型選材依據:
普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重,都不適用。大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽酸,如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
酚醛樹脂(玻璃鋼)制品對非氧化性酸(鹽酸、稀硫酸、磷酸等)、鹽類溶液、水都有良好的耐蝕性,不耐堿和氧化性酸(硝酸、鉻酸等)的腐蝕。
