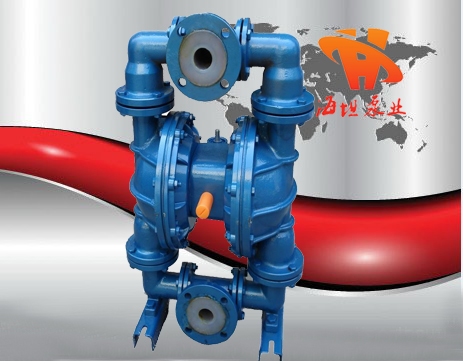

襯氟氣動隔膜泵
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
【QBYF系列襯氟氣動隔膜泵】產品簡介:
QBYF系列襯氟氣動隔膜泵是目前國內*新穎的一種采用壓縮空氣為動力源,通過氣閥往復運動分配空氣,帶動隔膜擠壓輸送介質的容積式泵,該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼,具有良好的物理性能,以聚四氟乙烯為內襯材料,可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑,應用范圍極其廣泛系列泵具有結構美觀,良好的物理抗性,經久耐用等特點,對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡,尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題,該系列產品可利用普通干凈的工業氣或儀表氣,在0.1公斤的低壓下啟動,在正常輸送狀況下節約用氣量30%以上,是新一代的節能性泵種,具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。
【QBYF系列襯氟氣動隔膜泵】用途介紹:
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后,用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪,駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體*高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。
【QBYF系列襯氟氣動隔膜泵】性能參數:
型號 |
流量 |
揚程 |
出口 |
吸程 |
*大允許 |
*大供 |
*大空氣 |
材 料 |
流體襯氟(F46) |
||||||||
QBYF-25 |
0~2.4 |
0~50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
QBYF-40 |
0~8 |
0~50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
QBYF-50 |
0~12 |
0~50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
QBYF-65 |
0~16 |
0~50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
QBYF-80 |
0~24 |
0~50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
【QBYF系列襯氟氣動隔膜泵】工作原理:
在泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜,聯桿將兩塊隔膜結成一體,壓縮空氣從泵的進氣頭進入配氣閥 后,推動兩個工作腔內的隔膜,驅使聯桿聯接的兩塊隔膜同步運動。與此同時,另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔,推動隔膜朝相反方向運動,這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥,隔膜的往復運動,造成工作腔內容積的改變,迫使兩個單向球閥交替地開啟和關閉,從而將液體連續地吸入和排出。
【QBYF系列襯氟氣動隔膜泵】操作注意事項:
(1)QBYF襯氟氣動隔膜泵開停車負荷操作:氣動隔膜泵是由變頻電機驅動,若開停車負荷過大或過小、為盡量避免以上情況的出現,硬性規定開停車負荷都控制在30 %左右,并在儀表中設置使增減負荷都必須在一段時間內才能完成,有效的從工藝上做到了對變頻器的維護。
(2)QBYF襯氟氣動隔膜泵儀表空氣及潤滑油壓力系統操作 氣動隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖,推進液的注油、排油閥為氣閉閥,要始終維持一定的空氣壓力,兩閥的*小動作壓力不低于0.4MPa ,所以儀表空氣壓力一般維持在015MPa以上,即使停泵后也不停儀表空氣,以免推進液腔內的液體不夠或過量,供給閥門的空氣是經過過濾、油霧化的。氣動隔膜泵在運行中,潤滑油壓力應不低于壓力聯鎖值(0115MPa) ,且潤滑油出口過濾器壓差不能太大,潤滑油流量窺鏡內的鋼球應處于上限位置,調節此流量時調節幅度不能太大,以免瞬間流量過大使壓力下降太快引起聯鎖跳車。通過以上工藝改進及對操作要點的熟練掌握,使氣動隔膜泵運行時始終有一個穩定的工藝環境,運行一年多來,僅有一次因電氣原因跳車,做到了長周期、安全高效運行。
