襯氟塑料磁力泵CQB-F型
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
【CQB-F型襯氟塑料磁力泵】產品用途:
CQB-F型襯氟塑料磁力泵被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗電解、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、毒性液體、稀有貴重液體、易揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。適用溫度:-30℃~120℃。

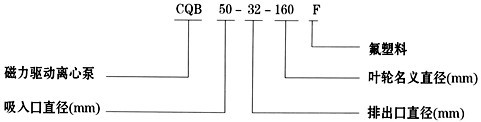

【CQB-F型襯氟塑料磁力泵】型號意義:
【CQB-F型襯氟塑料磁力泵】性能參數:
型 號 |
口徑 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kW) |
電 壓 (V) |
材 質 |
|
進口 |
出口 |
||||||
CQB15-10-85F |
15 |
15 |
1.8 |
8 |
0.12 |
220/380 |
聚 偏 二 氟 乙 烯 |
CQB20-15-105F |
25 |
18 |
3 |
12 |
0.37 |
220/380 |
|
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
0.75 |
380 |
|
CQB32-25-145F |
32 |
25 |
3.2 |
25 |
0.75 |
380 |
|
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
0.75 |
380 |
|
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
1.5 |
380 |
|
CQB40-32-160F |
40 |
32 |
6.3 |
32 |
2.2 |
380 |
|
CQB50-40-125F |
50 |
40 |
12.5 |
20 |
2.2 |
380 |
|
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3 |
380 |
|
CQB65-50-125F |
65 |
50 |
25 |
20 |
3 |
380 |
|
CQB65-50-160F |
65 |
50 |
25 |
32 |
5.5 |
380 |
|
CQB80-65-125F |
80 |
65 |
50 |
20 |
7.5 |
380 |
|
CQB80-65-160F |
80 |
65 |
50 |
32 |
11 |
380 |
|
CQB100-80-125F |
100 |
80 |
100 |
20 |
11 |
380 |
|
CQB100-80-160F |
100 |
80 |
100 |
32 |
18.5 |
380 |
|
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆電機 |
【CQB-F型襯氟塑料磁力泵】產品簡介:
CQB-F襯氟塑料磁力泵是本單位近幾年開發的新產品,并引進國外先進技術,采用聚偏二氟乙稀制造,該材料是目前世界上*優秀的耐腐蝕材料,用該材料生產的磁力泵使用范圍廣,耐腐蝕性能強,機械強度高,不老化、無毒素分解等優點。
【CQB-F型襯氟塑料磁力泵】故障原因及排除方法:
故障形式 |
產生原因 |
排除方法 |
泵不出水 |
1.水泵反轉 2.進水管道漏氣 3.泵腔蓄水不足 4.電壓太高,啟動時聯軸器打滑 5.吸程太高 6.閥門沒有打開 |
1.改變電機接線 2.杜絕漏氣 3.增加蓄水量 4.調正電壓 5.降低泵安裝位置 6.校正或更改閥門 |
流量不足 |
1.吸入管徑太小或淤塞 2.葉輪流道阻塞 3.揚程過高 4.轉速不夠 |
1.調換或清洗進水管 2.清洗葉輪 3.開大出水閥 4.恢復額定轉速 |
揚程過低 |
1.流量過大 2.轉速太低 |
1.關小出水閥 2.恢復額定轉速 |
噪音太大 |
1.泵軸嚴重磨損 2.軸承嚴重磨損 3.外磁鋼或內磁鋼與隔離套接觸 4.動靜環磨損葉輪與泵體研磨 |
1.更換泵軸 2.更換軸承 3.拆除泵頭重新組裝 4.更換動靜環 |
漏液 |
密封墊圈損壞 |
更換密封墊圈 |
使用注意事項:
(一)因磁力泵軸承的冷卻和潤滑是靠被輸送的介盾,所以禁止空運轉,同時避免在工作中途停電后再啟動時所造成時空載運轉。(二)被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。
(三)泵在使用中環境溫度應小于40℃,電機溫升不得超過75℃。
(四)被榆送的介質應在泵材允許范圍內。氟塑料泵的使用溫度*低不能低于零下30℃*高不能超過100℃。輸送吸入壓力不大于0.2MPa,*大工作莊力1.6MPa,密度不大于1600Kg/m3,粘度不大于30 X10-6m㎡/s的不含硬顆粒和纖維的液體。
(五)對于輸送液為易沉淀結易的介質,使用后應及時清洗,排凈泵內積液。
(六)磁力泵正常運行1000小時后,應拆檢軸承和端面動環的磨損情況,并更換不宜再用的易損件。

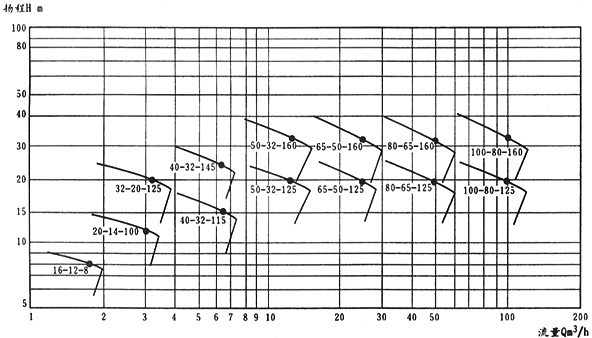

【CQB-F型襯氟塑料磁力泵】型譜圖:
【CQB-F型襯氟塑料磁力泵】安裝與調試:
(一)磁力泵應水平安裝,不宜豎立,塑料泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。(二)當抽吸液面高于泵,心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時, 管道需配備底閥。
(三)泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異常聲響,各緊固件要緊固。
(四)檢查電機旋轉方向是否與磁力泵轉向標記一致。
(五)電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。
(六)泵停止工作前,應先關閉排出閥門,然后切斷電源。
【CQB-F型襯氟塑料磁力泵】結構爆炸圖:
【CQB-F型襯氟塑料磁力泵】工作原理:
CQB-F磁力驅動離心泵(簡稱磁力泵)是應用現代磁力學原理,利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子(即外磁鋼)總成旋轉時,通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步轉,介質完全封閉在靜止的隔離套內,從而達到無泄漏抽送介質的目的,徹底解決了機械傳動泵的軸封泄漏,是全密封、無泄漏、無污染的新型工業泵。
