不銹鋼衛生級螺桿泵
- 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
- 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
- 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
咨詢價格 產品細節

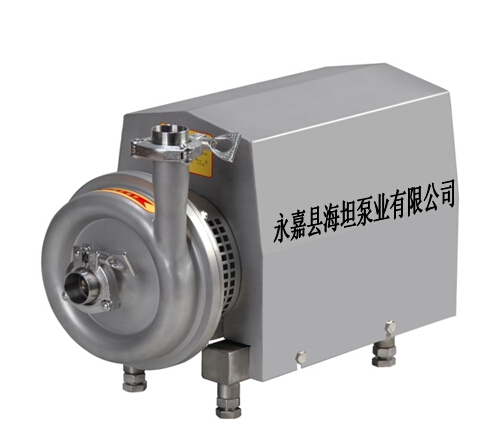

不銹鋼衛生級離心泵HTBAW圖片：
不銹鋼衛生級離心泵BAW產品簡介：
衛生級離心泵BAW屬單吸、單級、離心式衛生泵，廣泛用于各種（中、低粘度）溶液的輸送、如乳品、啤酒、飲料、醫藥、生物工程、精細日用化工領域。本泵有單級、單吸兩種型式。泵殼、葉輪經精心設計，陰力減小，徹底消滅了衛生死角。所以提高了泵體內液體的流速，從而提泵的整體性能，且易于清洗、拆裝方便，具有卓越的衛生性能，它可以滿足產品對衛生柔性處理的要求，并且有耐化學腐蝕性能。吸取之*高溫度為80 oC左右。其中高揚程泵特別適用于管式殺菌、酸奶持溫設備、CIP清洗等阻力較大的系統中應用。
不銹鋼衛生級離心泵BAW結構特點：
衛生級離心泵BAW由以下部分組成：馬達、葉輪、泵殼、衛生機械密封，它具有專為就地清洗系統（CIP）設計的內部無死角及可清洗的密封，有一個可保護馬達的不銹鋼外罩，還有四個調節泵中心高度的不銹鋼支撐腳。衛生泵設計時采用圓滑過度、剛性結構、厚壁設計。
過液部分材質：AISI316不銹鋼、SUS304不銹鋼其他部分材質：AISI304不銹鋼表面光潔度：過流零件為拋光0.6微米，外表面為亞光，過液密封材質：EPDM乙丙橡膠及硅橡膠
機械軸封采用高質量的不銹鋼和碳化硅定制而成。大大提高了耐磨性和滋潤型，延長了適用壽命。
電機選用了國際著名“ABB”電機，防護等級IP55.F級絕緣、寬電壓結構。
制作時泵體、葉輪采用整體精密澆鑄，所有零件表面處理。安裝時由專用工裝夾具保證尺寸間隙。
軸封處采用開啟式結構，故即使軸封處有少量泄漏，亦可及時觀察。即使短時間內未察覺也不會滿溢到電動機。從而保證了電動機的使用壽命。
衛生級離心泵結構簡單、拆卸方便，嗓音低，效率高，對物料處理平緩柔和，符合食品衛生要求又保證了產品的原有風味。
不銹鋼衛生級離心泵HTBAW性能參數：
|
型 號 |
流量 |
揚程 |
電機 |
進出 |
備 注 |
中心高度 |
|
BAW-1-10 |
1 |
10 |
0.37 |
25/25 |
配ABB電機、國產電機 |
135-165 |
|
BAW-3-16 |
3 |
16 |
0.75 |
38/32 |
配ABB電機、國產電機 |
175-215 |
|
BAW-5-24 |
5 |
24 |
1.5 |
38/38 |
配ABB電機、國產電機 |
180-220 |
|
BAW-5-32 |
5 |
32 |
2.2 |
38/38 |
配ABB電機、國產電機 |
180-220 |
|
BAW-10-24 |
10 |
24 |
2.2 |
51/38 |
配ABB電機、國產電機 |
180-220 |
|
BAW-10-36 |
10 |
32 |
3 |
51/38 |
配ABB電機、國產電機 |
195-235 |
|
BAW-15-24 |
15 |
24 |
3 |
51/51 |
配ABB電機、國產電機 |
195-235 |
|
BAW-20-24 |
20 |
24 |
4 |
51/51 |
配ABB電機、國產電機 |
205-245 |
|
BAW-20-36 |
20 |
36 |
5.5 |
51/51 |
配ABB電機、國產電機 |
220-260 |
|
BAW-30-24 |
30 |
24 |
5.5 |
63/51 |
配ABB電機、國產電機 |
220-260 |
|
BAW-30-36 |
30 |
36 |
7.5 |
63/51 |
配ABB電機、國產電機 |
220-260 |
|
BAW-40-36 |
40 |
36 |
7.5 |
76/63 |
配ABB電機、國產電機 |
220-260 |
|
BAW-50-40 |
50 |
40 |
11 |
76/63 |
配ABB電機、國產電機 |
250-290 |
|
BAW-80-30 |
80 |
30 |
15 |
102/102 |
配ABB電機、國產電機 |
250-290 |
|
BAW80-40 |
80 |
40 |
18.5 |
102/102 |
配ABB電機、國產電機 |
250-290 |
不銹鋼衛生級離心泵BAW安裝說明：
安裝大尺寸泵時務必使用吊車，泵的電器接線必須由合格電工安裝確保在泵的周圍有足夠的空間（不小于0.5米）
衛生級離心泵安裝時的位置，泵頭水平中心線液面的水平線（如泵的安裝位置高于吸入液面，開泵前需進行罐泵）。
吸入管道應盡可能短
吸入管上盡量少布置彎頭，盡量才用大曲率半徑彎頭（R大于2D）
盡量保持吸入口流體穩定
泵出口應安裝一個調節閥，以控制流量.
