臥式中開蝸殼式雙吸離心泵SOW型
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!

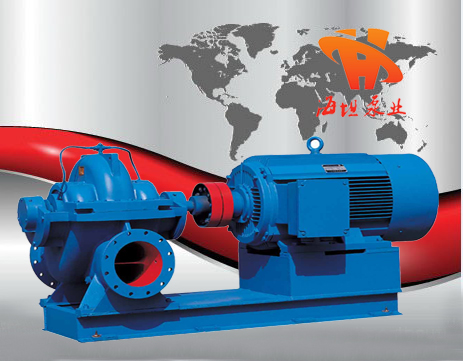

【SOW型臥式中開蝸殼式雙吸離心泵】產品:
【SOW型臥式中開蝸殼式雙吸離心泵】產品簡介:
海坦泵業SOW型臥式中開蝸殼式雙吸離心泵是我司根據市場需要,引進德國先進技術生產的高性能水泵。泵通過使用原型葉輪和改型葉輪及其切割,型譜飽滿寬廣、使用效率高,在型譜性能范圍內,可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。泵采用了目前國內外*優秀的可自平衡軸向力及徑向力的水力模型,性能穩定、效率高、結構緊湊、振動小、泵體耐壓高,安裝維修方便。產品執行GB/T5657-95《離心泵條件Ⅲ類》標準。本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
【SOW型臥式中開蝸殼式雙吸離心泵】型號意義:
【SOW型臥式中開蝸殼式雙吸離心泵】產品特點:
SOW型臥式中開蝸殼式雙吸離心泵根據輸送介質或用戶要求采用填料密封或機械密封,不受轉向限制。對于填料密封,有足夠的空間用于更換填料。
1、許用工作壓力為2.5 MPa;即泵入口壓力+泵揚程≤2.5 MPa。根據泵殼承受的*大壓力,泵體和泵蓋材質采用灰口鑄鐵(1.6 MP a)、球墨鑄鐵(2.0 MPa)、鑄鋼(2.5 MPa)。在訂貨時敬請注明泵的承壓情況或材質。
2、介質:溫度≤105℃的清水或物理化學性質類似于清水的其它液體(固體顆!80 mg/L)。
采用軸承
1、采用油脂潤滑的封閉式滾動軸承,維護簡單,運行時間長。
2、配備恒定油位的油杯,也可用稀油潤滑。
3、選用進口(SKF、NSK、NTN)高質量軸承,運行平穩,噪音低,使用壽命長。
【SOW型臥式中開蝸殼式雙吸離心泵】技術參數:
流量:50-15000m3/h;
揚程:8-160m;
功率:2.2-1600kW;
轉速:980-2900r/min;
口徑:φ80-φ600;
溫度范圍:≤105℃;
工作壓力:≤2.5Mpa。
【SOW型臥式中開蝸殼式雙吸離心泵】主要用途:
SOW型臥式中開蝸殼式雙吸離心泵主要供輸送溫度不高于105℃的清水或理化性質類似于水的液體。適用于自來水廠、泵站、電站、空調循環用水、采暖用熱水循環、工業供水系統、消防系統、船舶、煉油工業(一般性液體)等輸送液體的場合。
【SOW型臥式中開蝸殼式雙吸離心泵】結構圖:
【SOW型臥式中開蝸殼式雙吸離心泵】水力模型:
SOW型臥式中開蝸殼式雙吸離心泵經優化設計的水力模型,不僅使泵具有優異的水力性能,并且沒有軸向力(理論上)這一困擾水泵特別是大流量泵運行的難題。泵體、泵蓋、葉輪經精密鑄造,過流表面光滑,提高了泵的抗汽蝕性能和效率。
【SOW型臥式中開蝸殼式雙吸離心泵】零件材質:
【SOW型臥式中開蝸殼式雙吸離心泵】結構特點:
SOW型臥式中開蝸殼式雙吸離心泵結構緊湊、穩定性好。該型泵為泵殼中開結構,進出口均在泵體上,檢修時只需吊出泵蓋,轉子部件便可移出進行檢修作業,而不需拆卸管路,十分方便。根據需要電動機(驅動機)可以在左端也可在右端,方便現場安裝。結構上縮短轉子部件軸向尺寸,軸的鋼性更好,運行更穩定可靠。設有泵體密封環,而葉輪密封環為可選用件。密封環磨損后可以更換,減少了運行維護費用。
【SOW型臥式中開蝸殼式雙吸離心泵】性能參數:
【SOW型臥式中開蝸殼式雙吸離心泵】曲線型譜圖:
【SOW型臥式中開蝸殼式雙吸離心泵】法蘭連接尺寸:
【SOW型臥式中開蝸殼式雙吸離心泵】安裝形式:
A、80-220至350-640(帶共同底座) |
|
泵和電機都安裝在底座上 |
B、400-550至500-860(無底座) |
|
泵和電機都安裝在基礎上 |
C、400-550至500-860(泵和電機各自帶底座) |
|
泵和電機都安裝各自的底座上 |
聲明:由于產品一直在更新,本文中所有文字、數據、圖片均只適用于參考,SOW型臥式中開蝸殼式雙吸離心泵性能參數、SOW型臥式中開蝸殼式雙吸離心泵使用場合、SOW型臥式中開蝸殼式雙吸離心泵材質要求、SOW型臥式中開蝸殼式雙吸離心泵結構、SOW型臥式中開蝸殼式雙吸離心泵安裝尺寸以及SOW型臥式中開蝸殼式雙吸離心泵的價格等詳情,請聯系我們的營銷部,電話:0577-66996885、66996886,感謝您訪問海坦泵業網站【http://nueshi.cn/】,我們一定會盡心盡力為您提供優質的服務。
