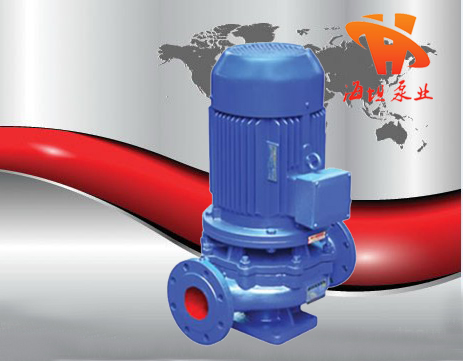

管道離心泵ISG、IHG、IHGB

管道離心泵ISG、IHG、IHGB

  • 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
  • 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
  • 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
銷售熱線 咨詢價格 產品細節

產品概述:

ISG、IHG、IHGB管道離心泵,是海坦泵業科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型單級單吸離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成,同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點,符合機械部JB/T53058-93的標準要求,產品按國際ISO2858標準設計制造。

使用條件:

1、 吸入壓力≤1.0Mpa,或系統工作壓力≤1.6Mpa,即吸入口壓力+揚程≤1.6Mpa、靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時的過流部件和聯接部分采用鑄鋼材料。

2、 環境溫度<40℃,相對濕度<95%。

3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm.

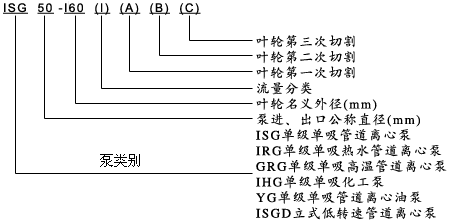

型號意義:

安裝方式:

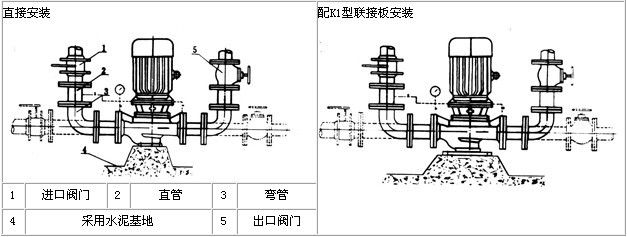

 一、剛性連接:

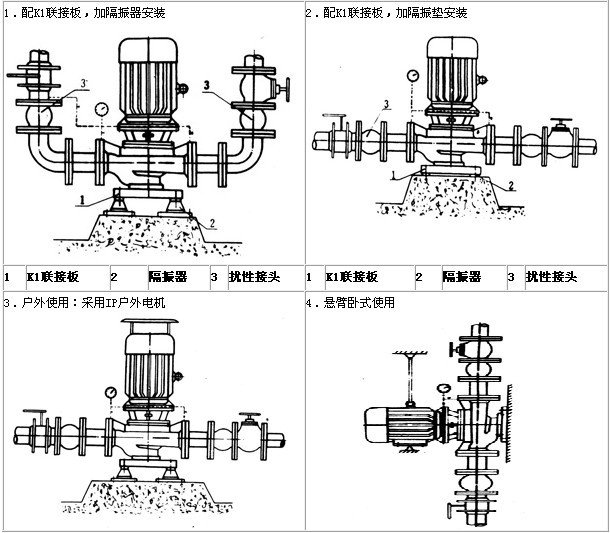

二、 柔性連接:

故障原因及排除方法:

故障現象

可能產生的原因

排除方法

1、水泵不出水

a、進出口閥門未打開,進出管路阻塞,流道葉輪阻塞。
 b、電機運行方向不對,電機缺相轉速很慢。
 c、吸入管漏氣。
 d、泵沒灌滿液體,
      泵腔內有空氣。
 e、進口供水不足,
      吸程過高,底閥漏水。
 f、 管路阻力過大,泵選型不當。

a、檢查,去除阻塞物
 b、調整電機方向,堅固電機接線
 c、擰緊各密封面,排除空氣
 d、打開泵上蓋或打開排氣閥
      排盡空氣
 e、停機檢查、調整(并網自來水
      管和帶吸程使用易出現此現象
 f、 減少管路彎道,重新選泵。

2、水泵流量不足

a、先按1.原因檢查。
 b、管道、泵流產葉輪部分阻塞、
      水垢沉積、閥門開度不足
 c、電壓偏低
 d、葉輪磨損

a、先按1.排除
 b、去除阻塞物
      重新調整閥門開度。
 c、 穩壓。
 d、更換葉輪。


3、功率過大

a、超過額定流量使用。
 b、吸程過高。
 c、泵軸承磨損。

a、調節流量關小出口閥門。
 b、降低
 c、更換葉輪


4、雜音振動

a、管路支撐不穩。
 b、液體混有氣體。
 c、產生汽蝕。
 d、軸承損壞。
 e、 電機超載發熱運行。

a、穩固管路
 b、提高吸入壓力、排氣
 c、降低真空度
 d、更換軸承
 e、搞整按5。

5、電機發熱

a、流量過大、超載運行。
 b、碰擦。
 c、電機軸承損壞。
 d、電壓不足。

a、關小出口閥。
 b、檢查排除。
 c、更換軸承。
 d、穩壓。

6、水泵漏水

a、機械密封磨損。
 b、泵體有砂孔或破裂。
 c、密封面不平整。
 d、安裝螺栓松懈。

a、更換。
 b、焊補或更換。
 c、修整。
 d、堅固。

產品特點:

1、ISG為立式結構,進出口口徑相同,且們于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用.
2、葉輪直接安在電機的加長軸上,軸向尺寸短,結構緊湊,泵與電機軸承配置合理,能有效地平衡運轉產生的徑向和軸向負荷,從而保證了的運行平衡振動噪音很低。
3、軸封采用機械密封或機械密封組合,采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質,耐磨密封,能有效地增長機械密封的使用壽命。
4、安裝檢修方便,無需拆動管路系統,只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG、IHG、IHGB管道離心泵性能參數:

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

15-80

15

1.1
1.5
2.0

0.3
0.42
0.55

8.5
8
7

26
34
34

2800

0.18

2.3

20-110

20

1.8
2.5
3.3

0.5
0.69
0.91

16
15
13.5

25
34
35

2800

0.37

2.3

20-160

20

1.8
2.5
3.3

0.5
0.69
0.91

33
32
30

19
25
23

2900

0.75

2.3

25-110

25

2.8
4
5.2

0.78
1.11
1.44

16
15
13.5

34
42
41

2900

0.55

2.3

25-125

25

2.8
4
5.2

0.78
1.11
1.44

20.6
20
18

28
36
35

2900

0.75

2.3

25-125A

25

2.5
3.6
4.6

0.69
1.0
1.28

17
16
14.4

35

2900

0.55

2.3

25-160

25

2.8
4
5.2

0.78
1.11
1.44

33
32
30

24
32
33

2900

1.5

2.3

25-160A

25

2.6
3.7
4.9

0.12
1.03
1.36

29
28
26

31

2900

1.1

2.3

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

32-100(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

13.2
12.5
11.3

48
54
53

2900

0.75

2.0

32-125

32

3.5
5
6.5

0.97
0.39
1.8

22
20
18

40
44
42

2900

0.75

2.3

32-125A

32

3.1
4.5
5.8

0.86
1.25
1.61

17.6
16
14.4

43

2900

0.55

2.3

32-160(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

33.2
32
30.2

34
40
42

2900

2.2

2.0

32-200(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

50.5
50
48

26
33
35

2900

4

2.0

32-200A

32

2.8
4
5.2

0.78
1.11
1.44

44.6
44
42.7

34
40
42

2900

2.2

2.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

40-100

40

4.4
6.3
8.3

1.22
1.75
2.31

13.2
12.5
11.3

48
54
53

2900

0.55

2.3

40-100A

40

3.9
5.6
7.4

1.08
1.56
2.06

10.6
10
9

52

2900

0.37

2.3

40-125

40

4.4
6.3
8.3

1.22
1.75
2.31

21
20
18

41
46
43

2900

1.1

2.3

40-125A

40

3.9
5.6
7.4

1.08
1.56
2.06

17.6
16
14.4

40
45
41

2900

0.75

2.3

40-160

40

4.4
6.3
8.3

1.22
1.75
2.31

33
32
30

35
40
40

2900

2.2

2.3

40-160A

40

4.1
5.9
7.8

1.14
1.64
2.17

29
28
26.3

34
39
39

2900

1.5

2.3

40-160B

40

3.8
5.5
7.2

1.06
1.53
2.0

25.5
24
22.5

34
38
37

2900

1.1

2.3

40-200

40

4.4
6.3
8.3

1.22
1.75
2.31

51
50
48

26
33
32

2900

4

2.3

40-200A

40

4.1
5.9
7.8

1.14
1.64
2.17

45
44
42

26
31
30

2900

3

2.3

40-200B

40

3.7
5.3
7.0

1.03
1.47
1.94

38
36
34.5

29

2900

2.2

2.3

40-250

40

4.4
6.3
8.3

1.22
1.75
2.31

82
80
74

24
28
28

2900

7.5

2.3

40-250A

40

4.1
5.9
7.8

1.14
1.64
2.17

72
70
65

24
28
27

2900

5.5

2.3

40-250B

40

3.8
5.5
7.0

1.06
1.53
1.94

61.5
60
56

23
27
26

2900

4

2.3

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

40-100(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

13.2
12.5
11.3

55
62
60

2900

1.1

2.3

40-100(I)A

40

8
11
14.5

2.22
3.05
4.03

10.6
10
9

60

2900

0.75

2.3

40-125(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

21.2
20
17.8

49
58
57

2900

1.5

2.3

40-125(I)A

40

8
11
14.5

2.22
3.05
4.03

17
16
14

57

2900

1.1

2.3

40-160(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

33
32
30

45
52
51

2900

3

2.3

40-160(I)A

40

8.2
11.7
15.2

2.28
3.25
4.22

29
28
26

44
51
50

2900

2.2

2.3

40-160(I)B

40

7.3
10.4
13.5

2.38
2.89
3.75

23
22
20.5

50

2900

1.5

2.3

40-200(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

51.2
50
48

38
46
46

2900

5.5

2.3

40-200(I)A

40

8.3
11.7
15.3

2.31
3.25
4.25

45.0
44
42

37
45
45

2900

4

2.3

40-200(I)B

40

7.5
10.6
13.8

2.08
2.94
3.83

37
36
34

44

2900

3

2.3

40-250(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

81.2
80
77.5

31
38
40

2900

11

2.3

40-250(I)A

40

8.2
11.6
15.2

2.28
3.22
4.22

71.0
70
68

38

2900

7.5

2.3

40-250(I)B

40

7.6
10.8
14

2.11
3.0
3.89

61.4
60
58

37

2900

7.5

2.3

40-250(I)C

40

7.1
10.0
13.1

1.97
2.78
3.64

53.2
52
50.4

36

2900

5.5

2.3

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

50-100

50

8.8
12.5
16.3

2.44
3.47
4.53

13.6
12.5
11.3

55
62
60

2900

1.1

2.3

50-100A

50

8
11
14.5

2.22
3.05
4.03

11
10
9

60

2900

0.75

2.3

50-125

50

8.8
12.5
16.3

2.44
3.47
4.53

21.5
20
17.8

49
58
57

2900

1.5

2.3

50-125A

50

8
11
14.5

2.22
3.05
4.03

17
16
14

57

2900

1.1

2.3

50-160

50

8.8
12.5
16.3

2.44
3.47
4.53

33
32
30

45
52
51

2900

3

2.3

50-160A

50

8.2
11.7
15.2

2.28
3.25
4.22

29
28
26

44
51
50

2900

2.2

2.3

50-160B

50

7.3
10.4
13.5

2.38
2.89
3.75

23
22
20.5

50

2900

1.5

2.3

50-200

50

8.8
12.5
16.3

2.44
3.47
4.53

52
50
48

38
46
46

2900

5.5

2.3

50-200A

50

8.3
11.7
15.3

2.31
3.25
4.25

45.8
44
42

37
45
45

2900

4

2.3

50-200B

50

7.5
10.6
13.8

2.08
2.94
3.83

37
36
34

44

2900

3

2.3

50-250

50

8.8
12.5
16.3

2.44
3.47
4.53

82
80
77.5

29
38
40

2900

11

2.3

50-250A

50

8.2
11.6
15.2

2.28
3.22
4.22

71.5
70
68

38

2900

7.5

2.3

50-250B

50

7.6
10.8
14

2.11
3.0
3.89

61.4
60
58

37

2900

7.5

2.3

50-250C

50

7.1
10.0
13.1

1.97
2.78
3.64

53.2
52
50.4

36

2900

5.5

2.3

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

50-100(I)

50

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

2.5

50-100(I)A

50

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

2.5

50-125(I)

50

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

60
68
67

2900

3

2.5

50-125(I)A

50

15.6
22.3
29

4.33
6.19
8.1

17
16
13.6

58
66
65

2900

2.2

2.5

50-160(I)

50

17.5
25
32.5

4.68
6.94
9.03

34.4
32
27.5

54
63
60

2900

4

2.5

50-160(I)A

50

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

4

2.5

50-160(I)B

50

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

58

2900

3

2.5

50-200(I)

50

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

2.5

50-200(I)A

50

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

7.5

2.5

50-200(I)B

50

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55

2900

5.5

2.5

50-250(I)

50

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15

2.5

50-250(I)A

50

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11

2.5

50-250(I)B

50

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

11

2.5

50-315(I)

50

17.5
25
32.5

4.86
6.94
9.03

128
125
122

30
40
44

2900

30

2.5

50-315(I)A

50

16.6
23.7
31

4.61
6.58
8.6

115
113
110

30
40
44

2900

22

2.5

50-315(I)B

50

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39

2900

18.5

2.5

50-315(I)C

50

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38

2900

15

2.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

m3/h

L/S

m

%

r/min

KW

(NPSH)r

65-100

65

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

2.5

65-100A

65

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

2.5

65-125

65

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

60
68
67

2900

3

2.5

65-125A

65

15.6
22.3
29

4.33
6.19
8.1

17
16
14.4

58
66
65

2900

2.2

2.5

65-160

65

17.5
25
32.5

4.86
6.94
9.03

34.4
32
27.5

54
63
60

2900

4

2.5

65-160A

65

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

4

2.5

65-160B

65

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

58

2900

3

2.5

65-200

65

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

2.5

65-200A

65

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

7.5

2.5

65-200B

65

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55

2900

5.5

2.5

65-250

65

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15

2.5

65-250A

65

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11

2.5

65-250B

65

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

11

2.5

65-315

65

17.5
25
32.5

4.86
6.94
9.03

127
125
122

32
40
44

2900

30

2.5

65-315A

65

16.6
23.7
31

4.61
6.58
8.6

115
113
110

32
40
44

2900

22

2.5

65-315B

65

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39

2900

18.5

2.5

65-315C

65

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38

2900

15

2.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

65-100(I)

65

35
50
65

9.72
13.9
18.1

13.8
12.5
10

67
73
70

2900

3

3.0

65-100(I)A

65

31.3
44.7
58

8.7
12.4
16.1

11
10
8

66
72
69

2900

2.2

3.0

65-125(I)

65

35
50
65

9.72
13.9
18.1

22
20
17

67
72.5
70

2900

5.5

3.0

65-125(I)A

65

31.3
44.7
58

8.7
12.5
16.1

17.5
16
13.6

66
71
69

2900

4

3.0

65-160(I)

65

35
50
65

9.72
13.9
18.1

35
32
28

63
71
70

2900

7.5

3.0

65-160(I)A

65

32.7
46.7
61

9.1
13.0
16.9

30.6
28
24

62
70
69

2900

7.5

3.0

65-160(I)B

65

30.3
43.3
56.3

8.4
12.0
15.6

26
24
21

69

2900

5.5

3.0

65-200(I)

65

35
50
65

9.72
13.9
18.1

53.5
50
46

55
67
68

2900

15

3.0

65-200(I)A

65

32.8
47
61

9.1
13.1
16.9

47
44
40

54
66
67

2900

11

3.0

65-200(I)B

65

30.5
43.5
56.6

8.5
12.1
15.7

40.6
38
33.4

65

2900

7.5

3.0

65-250(I)

65

35
50
65

9.72
13.9
18.1

83
80
72

52
59
60

2900

22

3.0

65-250(I)A

65

32.5
46.7
61

9.0
13.0
16.9

73
70
63

52
59
60

2900

18.5

3.0

65-250(I)B

65

30
43.3
56

8.3
12.0
15.6

62
60
54

58

2900

15

3.0

65-315(I)

65

35
50
65

9.72
13.9
18.1

128
125
121

44
54
57

2900

37

3.0

65-315(I)A

65

32.5
46.5
60.5

9.0
12.9
16.8

112.6
110
106.4

43
54
57

2900

30

3.0

65-315(I)B

65

31
44.5
58

8.6
12.4
16.1

102.5
100
98

53

2900

30

3.0

65-315(I)C

65

29
41
53.6

8.1
11.4
14.9

87
85
83

51

2900

22

3.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

80-100

80

35
50
65

9.72
13.9
18.1

13.8
12.5
10

67
73
70

2900

3

3.0

80-100A

80

31.3
44.7
58

8.7
12.5
16.1

11
10
8

66
72
69

2900

2.2

3.0

80-125

80

35
50
65

9.72
13.9
18.1

22
20
17

67
72.5
70

2900

5.5

3.0

80-125A

80

31.3
45
58

8.7
12.5
16.1

17.5
16
13.6

66
71
69

2900

4

3.0

80-160

80

35
50
65

9.72
13.9
18.1

35
32
28

63
71
70

2900

7.5

3.0

80-160A

80

32.7
46.7
61

9.1
13.0
16.9

30.6
28
24

62
70
69

2900

7.5

3.0

80-160B

80

30.3
43.3
56.3

8.4
12.0
15.6

26
24
21

69

2900

5.5

3.0

80-200

80

35
50
65

9.72
13.9
18.1

53.5
50
46

55
67
68

2900

15

3.0

80-200A

80

32.8
47
61

9.1
13.1
16.9

47
44
40

54
66
67

2900

11

3.0

80-200B

80

30.5
43.5
56.6

8.5
12.1
15.7

40.6
38
33.4

65

2900

7.5

3.0

80-250

80

35
50
65

9.72
13.9
18.1

83
80
72

52
59
60

2900

22

3.0

80-250A

80

32.5
46.7
61

9.0
13.0
16.9

73
70
63

52
59
60

2900

18.5

3.0

80-250B

80

30
43.3
56

8.3
12.0
15.6

62
60
54

58

2900

15

3.0

80-315

80

35
50
65

9.72
13.9
18.1

128
125
122

43
54
57

2900

37

3.0

80-315A

80

32.5
46.5
60.5

9.0
12.9
16.8

112.6
110
107.4

43
54
57

2900

30

3.0

80-315B

80

31
44.5
58

8.6
12.4
16.1

102.5
100
98

53

2900

30

3.0

80-315C

80

29
41
53.6

8.1
11.4
14.9

98
85
83

51

2900

22

3.0

80-350

80

35
50
65

9.72
13.9
18.1

146
150
142

55
66
67

2900

55

3.0

80-350A

80

31
44.5
58

8.6
12.4
16.1

138.4
142
134.8

65

2900

45

3.0

80-350B

80

29
41
53.6

8.1
11.4
14.9

131.4
135
127.8

63

2900

37

3.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

80-100(I)

80

70
100
130

19.4
27.8
36.1

13.6
12.5
11

66
76
75

2900

5.5

4.5

80-100(I)A

80

62.6
89
116

17.4
24.7
32.2

11
10
8.8

64
74
74

2900

4

4.5

80-125(I)

80

70
100
130

19.4
27.8
36.1

23.5
20
14

70
76
65

2900

11

4.5

80-125(I)A

80

62.6
89
116

17.4
24.7
32.2

19
16
11

68
74
65

2900

7.5

4.5

80-160(I)

80

70
100
130

19.4
27.8
36.1

36.5
32
24

70
76
65

2900

15

4.5

80-160(I)A

80

65.4
93.5
121.6

18.2
26.0
33.8

32
28
21

68
74
67

2900

11

4.5

80-160(I)B

80

60.6
86.6
112.5

16.8
24.1
31.3

72
24
18

72

2900

11

4.5

80-200(I)

80

70
100
130

19.4
27.8
36.1

54
50
42

65
74
73

2900

22

4.0

80-200(I)A

80

65.4
93.5
121.6

18.2
26.0
33.8

47.5
44
37

64
73
72

2900

18.5

4.0

80-200(I)B

80

61
87
113

16.9
24.2
31.4

41
38
32

71

2900

15

4.0

80-250(I)

80

70
100
130

19.4
27.8
36.1

87
80
68

62
69
68

2900

37

4.0

80-250(I)A

80

65.4
93.5
121.6

18.2
26.0
33.8

76
70
59.5

61
68
67

2900

30

4.0

80-250(I)B

80

61
87
113

16.9
24.2
31.4

65
60
51

66

2900

30

4.0

80-315(I)

80

70
100
130

19.4
27.8
36.1

132
125
114

55
66
67

2900

75

4.0

80-315(I)A

80

66.5
95
123.6

18.5
26.4
34.3

119
113
103

55
66
67

2900

55

4.0

80-315(I)B

80

63
90
117

17.5
25
32.5

106.6
101
92

65

2900

45

4.0

80-315(I)C

80

58
82
107

16.1
22.8
29.7

90
85
76

63

2900

37

4.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

100-100

100

70
100
130

19.4
27.8
36.1

13.6
12.5
11

66
76
75

2900

5.5

4.5

100-100A

100

62.6
89
116

17.4
47
32.2

11
10
8.8

64
74
74

2900

4

4.5

100-125

100

70
100
130

19.4
27.8
36.1

23.5
20
14

70
76
65

2900

11

4.5

100-125A

100

62.6
89
116

17.4
24.7
32.2

19
16
11

68
74
63

2900

7.5

4.5

100-160

100

70
100
130

19.4
27.8
36.1

36.5
32
24

70
76
65

2900

15

4.5

100-160A

100

65.4
93.5
121.6

18.2
26.0
33.8

32
28
21

68
74
67

2900

11

4.5

100-160B

100

60.6
86.6
112.5

16.8
24.1
31.3

27
24
18

72

2900

11

4.5

100-200

100

70
100
130

19.4
27.8
36.1

54
50
42

65
74
73

2900

22

4.0

100-200A

100

65.4
93.5
121.6

18.2
26.0
33.8

47.5
44
37

64
73
72

2900

18.5

4.0

100-200B

100

61
87
113

16.9
24.2
31.4

41
38
32

71

2900

15

4.0

100-250

100

70
100
130

19.4
27.8
36.1

37
80
68

62
69
68

2900

37

4.0

100-250A

100

65.4
93.5
121.6

18.2
26.0
33.8

76
70
59.5

61
68
67

2900

30

4.0

100-250B

100

61
87
113

16.9
24.2
31.4

65
60
51

66

2900

30

4.0

100-315

100

70
100
130

19.4
27.8
36.1

132
125
114

55
66
67

2900

75

4.0

100-315A

100

66.5
95
123.6

18.5
26.4
34.3

119
113
103

65
66
67

2900

55

4.0

100-315B

100

63
90
117

17.5
25
32.5

106.6
101
92

65

2900

45

4.0

100-315C

100

58
82
107

16.1
22.8
29.7

90
85
76

63

2900

37

4.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

100-100(I)

100

96
160
192

26.7
44.4
53.3

14
12.5
10

64
73
70

2900

11

4.5

100-125(I)

100

96
160
192

26.7
44.4
53.3

24
20
14

62
74
69

2900

15

4.5

100-125(I)A

100

84
140
168

23.3
39
46.7

20
17
12

64
72
68

2900

11

4.5

100-160(I)

100

96
160
192

26.7
44.4
53.3

36
32
27

69
79
75

2900

22

5.6

100-160(I)A

100

84
140
168

23.3
39
46.7

32
28
23.5

66
76
72

2900

18.5

5.0

100-200(I)

100

96
160
192

26.7
44.4
53.3

53
50
45

69
79
78

2900

37

5.2

100-200(I)A

100

84
140
168

23.3
39
46.7

48
45
40

64
74
73

2900

30

4.5

100-200(I)B

100

60
100
120

16.7
27.8
33.3

43
40
36

72

2900

22

4.5

100-250(I)

100

96
160
192

26.7
44.4
53.3

83
80
72

65
77
74

2900

55

4.8

100-250(I)A

100

84
140
168

23.3
39
46.7

75
72
65

60
72
69

2900

45

4.5

100-250(I)B

100

60
100
120

16.7
27.8
33.3

68
65
58

70

2900

37

4.5

100-350

100

60
100
120

16.7
27.8
33.3

153.6
150
142

72
57
74

2900

90

4.0

100-350A

100

61
87
113

16.9
24.2
31.4

145.6
142
134

75

2900

75

4.0

100-350B

100

58
82
107

16.1
22.8
29.7

138.6
135
127

75

2900

55

4.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

125-100

125

96
160
192

26.7
44.4
53.3

13
12.5
12

82

2900

11

4.0

125-100A

125

86
143
172

23.9
39.7
47.8

10.4
10
9.6

77

2900

7.5

4.0

125-125

125

96
160
192

26.7
44.4
53.3

22.6
20
17

80

2900

15

4.0

125-125A

125

86
143
172

23.9
39.7
47.8

18
16
13.6

77

2900

11

4.0

125-160

125

96
160
192

26.7
44.4
53.3

36
32
28

78

2900

22

4.0

125-160A

125

90
150
180

25
41.7
50

31.5
28
24.5

76

2900

18.5

4.0

125-160B

125

83
138
166

21.7
38.3
46.1

27
24
21

73

2900

15

4.0

125-200

125

96
160
192

26.7
44.4
53.3

55
50
46

77

2900

37

5.5

125-200A

125

90
150
180

25
41.7
50

48.4
44
40.5

76

2900

30

5.5

125-200B

125

83
138
166

21.7
38.3
46.1

41.3
37.5
34.5

75

2900

22

5.5

125-250

125

96
160
192

26.7
44.4
53.3

87
80
73

75

2900

55

5.0

125-250A

125

90
150
180

25
41.7
50

76
70
84

74

2900

45

5.5

125-250B

125

83
138
166

21.7
38.3
46.1

65
60
55

73

2900

37

5.5

125-315

125

96
160
192

26.7
44.7
53.3

133
125
119

70

2900

90

5.0

125-315A

125

90
150
180

25
41.7
50

117
110
104.6

70

2900

75

5.0

125-315B

125

86
143
172

23.9
39.7
47.8

106.4
100
95.2

69

2900

75

5.0

125-315C

125

80.5
134
161

22.4
37.2
44.7

96
88
86

67

2900

55

5.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

150-125

150

96
160
192

26.7
44.4
53.3

22.6
24
17

66
76
76

2900

11

4.0

150-125A

150

90
150
180

25
41.7
50

18
16
13.6

77

2900

7.5

4.0

150-160

150

96
160
192

26.7
44.4
53.3

36
32
27

75

2900

22

4.0

150-160A

150

90
150
180

25
41.7
50

32
28
23.5

76

2900

18.5

4.0

150-160B

150

84
140
168

23.3
39
46.7

27
24
21

73

2900

15

4.0

150-200

150

140
200
260

38.9
55.6
72.2

13.8
12.5
10.6

68
78
78

1450

15

3.0

150-200A

150

125
176
232.5

34.7
49.7
64.6

11
10
8.5

66
76
76

1450

11

3.0

150-200B

150

84
140
168

23.3
39
46.7

41
38
34

75

2900

22

4.0

150-250

150

140
200
260

38.9
55.6
72.2

21.8
20
17

73
79
77

1450

18.5

3.0

150-250A

150

129
184.4
240

35.8
51.2
66.7

18.5
17
14.4

72
78
76

1450

15

3.0

150-250B

150

117
167
217.5

32.5
46.4
60.4

15.2
14
12

76

1450

11

3.0

150-315

150

140
200
260

38.9
55.6
72.2

33.8
32
28

70
78
73

1450

30

2.5

150-315A

150

131
187
243

36.4
51.9
67.5

29.5
28
24.5

69
77
77

1450

22

3.5

150-315B

150

121
173
225

33.5
48.1
62.5

25
24
21

76

1450

18.5

3.5

150-350

150

96
160
192

26.7
44.4
53.3

153.6
150
142.8

80

2900

110

5.5

150-350A

150

90
150
180

25
41.7
50

145.6
142
134.8

70

2900

90

5.2

150-350B

150

84
140
168

23.3
39
46.7

138.6
135
127.8

65
76
74

2900

75

5.5

150-400

150

140
200
260

38.9
55.6
72.2

53
50
44

68
75
71

1450

45

3.5

150-400A

150

131
187
243

36.4
51.9
67.5

46.6
44
38.3

67
74
70

1450

37

3.5

150-400B

150

122
174
226.5

33.9
48.3
62.9

40
38
33

73

1450

30

3.5

150-400C

150

112
160
208

31.1
44.4
57.8

34
32
28

71

1450

22

3.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

150-250(I)

150

120
200
240

33.3
55.6
66.7

87
80
72

65
76
74

2900

75

4.5

150-250(I)A

150

112
187
224

31.1
51.9
62.2

76
70
63

64
75
73

2900

55

4.5

150-250(I)B

150

104
173
208

28.9
48.1
57.8

65
60
54

63
74
72

2900

45

4.5

150-315(I)

150

120
200
240

33.3
55.6
66.7

133
125
120

58
73
75

2900

110

4.5

150-315(I)A

150

112
187
224

31.1
51.9
62.2

116
110
105

57
72
74

2900

90

4.5

150-315(I)B

150

104
173
208

28.9
48.1
57.8

100
95
91

55
70
72

2900

75

4.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

200-200

200

140
200
260

38.9
55.6
72.2

13.8
12.5
10.6

68
78
78

1450

15

3.0

200-200A

200

125
179
232.5

34.7
49.7
64.6

11
10
8.5

66
76
76

1450

11

3.0

200-250

200

140
200
260

21.8
20
17

21.8
20
17

73
79
77

1450

18.5

3.0

200-250A

200

129
184.4
240

18.5
17
14.4

18.5
17
14.4

72
78
76

1450

15

3.0

200-250B

200

117
167
217.5

15.2
14
12

15.2
14
12

76

1450

11

3.0

200-315

200

140
200
260

33.8
32
28

33.8
32
28

70
78
78

1450

30

3.5

200-315A

200

131
189
243

29.5
28
24.5

29.5
28
24.5

69
77
77

1450

22

3.5

200-315B

200

121
173
225

25
24
21

25
24
21

76

1450

18.5

3.5

200-400

200

140
200
260

53
50
44

53
50
44

68
75
71

1450

45

3.5

200-400A

200

131
187
243

46.6
44
38.3

46.6
44
38.3

67
74
70

1450

37

3.5

200-400B

200

122
174
226.5

40
38
33

40
38
33

73

1450

30

3.5

200-400C

200

112
160
208

34
32
28

34
32
28

71

1450

22

3.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

200-200(I)

200

280
400
520

77.8
111.1
144

13.4
12.5
10.5

70
80
79

1450

22

4.0

200-200(I)A

200

250
358
465

69.4
90.4
129.2

10.7
10
8.5

68
73
77

1450

18.5

4.0

200-250(I)

200

280
400
520

77.8
111.1
144

22.2
20
14

75
80
72

1450

30

4.0

200-250(I)A

200

250
358
465

69.4
99.4
129.2

18
16
11.2

73
78
70

1450

22

4.0

200-250(I)B

200

226
322
419

62.8
89.4
116.4

14.4
13
7.3

70
75
67

1450

18.5

4.0

200-315(I)

200

280
400
520

77.8
111.4
144

36
32
26

73
80
75

1450

55

4.0

200-315(I)A

200

262
374
486

72.8
103.9
135

31.5
28
23

72
79
74

1450

45

4.0

200-315(I)B

200

242
346
450

67.3
96.1
125

27
24
19.5

78

1450

37

4.0

200-400(I)

200

280
400
520

77.8
111.4
144

54.5
50
39

75
81
77

1450

75

4.0

200-400(I)A

200

262
374
486

72.8
103.9
135

48
44
34

80

1450

75

4.0

200-400(I)B

200

242
346
450

67.2
96.1
125

41.4
38
29.6

78

1450

55

5.0

200-400(I)C

200

224
320
416

62.2
88.9
115.6

34.9
32
25

76

1450

45

5.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

250-250

250

350
550
650

97.2
152.8
180.5

22
20
16

78
82
81

1450

45

5.0

250-250A

250

300
500
600

83.3
139
166.7

18.3
17
14

76
80
80

1450

37

5.0

250-235

250

300
500
600

83.3
139
166.7

14
12.5
11

73
78
70

1480

22

4.5

250-300

250

300
500
600

83.3
139
166.7

22
20
16

78

1480

37

4.5

250-315

250

350
550
650

97.2
152.8
180.5

34
32
28

76
80
79

1450

75

5.5

250-315A

250

300
500
600

83.3
139
166.7

29.5
28
24

74
78
77

1450

55

5.5

250-315B

250

260
450
520

72.2
125
144.4

25
24
20

70
74
72

1450

45

5.5

250-400

250

300
500
600

83.3
139
166.7

54.5
50
39

72

1480

90

4.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

300-235

300

480
720
900

133.3
200
250

20
18
15.5

77
81
74

970

55

5.0

300-235A

300

438
607
821

121.7
182.5
228.1

16.5
15
13

75
79
72

970

45

5.0

300-235B

300

400
600
750

111.1
167.0
208.3

14
12.5
11

73
77
70

970

37

5.0

300-300

300

480
720
900

133.3
200
250

31
28
25

77
81
77

970

75

5.0

300-300A

300

444
666
833

123.3
185
231.4

26.5
24
21.5

76
80
76

970

75

5.0

300-300B

300

415
623
779

115.3
173.1
261.4

23
21
18.5

79

970

55

5.0

300-380

300

480
720
900

133.3
200
250

48
44
34

84

970

132

5.0

300-380A

300

444
666
833

123.3
185
231.4

41.4
38
30

80

970

110

5.0

300-380B

300

409
614
767

113.6
170.6
213.1

35
32
25

78

970

90

5.0

300-235(I)

300

718
1080
1345

199.4
300
373.6

44.6
40
34.6

82

1450

160

5.5

300-235(I)A

300

642
965
1203

178.3
268.1
334.2

35.7
32
27.7

80

1450

132

5.5

主要用途:

1、ISG立式管道離心泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度T<80℃。

2、IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用,使用溫度120℃以下。
3、GRG型立式高溫離心泵廣泛用于:能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵,使用溫度240℃以下。
4、IHG型立式不銹鋼管道離心泵,供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門,使用溫度為-20℃ ~ 120℃。
5、YG型管道油泵,供輸送汽油、煤油、柴油等石油產品,被輸送介質溫度為-20℃ ~ + 120℃。
6、IHGB型立式不銹鋼防爆型化工離心泵,適用于輸送易燃性化工液體。
7、ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵,適用于環境噪聲要求很低的場合及空調循環等。

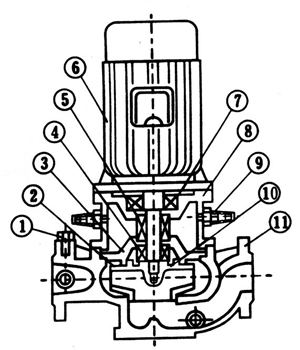

產品結構圖:

ISG立式管道泵結構圖


1

取壓塞

ISG型結構說明:

1.泵與電機同端蓋,軸向尺寸縮短,結構簡單。

2.泵體上設有取壓孔和放水孔。

3.泵體上設有排氣閥,工作前能拐車放泵內空氣。

4.泵體底部設有安裝底板和螺栓孔,保證整體機組安裝穩固。

2

排氣閥

3

葉輪

4

機械密封

5

擋水圈

6

電機

7

8

聯體座

9

葉輪螺母

10

泵體

11

放水閥

ISG立式熱水管道泵結構圖



1

取壓塞

IRG型結構說明:

1.泵體與上部結構中間裝有隔熱蓋,適用于介質溫度T〈120度的場合。

2.泵與電機軸承組合裝置,保證軸運轉精度,提高了密封的可靠性。

3.可根據用戶要求隔熱蓋內安裝風冷裝置。

2

排氣閥

3

葉輪

4

機械密封

5

軸承

6

電機

7

聯體座

8

擋水圈

9

葉輪螺母

10

泵體

11

放水閥

GRG高溫型立式管道泵結構

1

排氣閥

GRG型結構說明:

1.泵體與上部結構中間采用外供水隔熱和冷卻,可以適用于溫度-45度~+240度的高溫場合。

2.泵與電機軸承組合裝置,保證軸運轉精度,提高了密封的可靠性。

3.采用組合式密封,下端為進口鈦合金密封環的中型高溫機械密封。

2

葉輪

3

泵蓋

4

機械密封

5

擋水圈

6

電機

7

軸承

8

聯體座

9

冷卻水管

10

葉輪螺母

11

泵體

版權所有:永嘉縣海坦泵業有限公司 ICP備:浙ICP備11022796號-1

聯系電話:銷售電話:0577-66996885 66996886 66996887 66996889  圖文傳真:0577-66995778

地址:浙江省溫州市永嘉縣甌北鎮東甌工業區  Email:haitanb@163.com
