不銹鋼潛污泵
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
PWB型不銹鋼臥式排污泵使用范圍:
1、PW普通型污水泵可輸送污水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質,介質溫度不超過100℃。
2、PWF型耐腐蝕污水泵可輸送帶有酸性、堿性或其他腐蝕性的污水,廣泛應用于化工、石油、輕工、食品、制藥、釀造、環保及污水處理等行業。泵體及過流部件采用304不銹鋼材質制造,介質溫度不高于100℃。
PWB型不銹鋼臥式排污泵產品概述:
PW、PWF型臥式污水泵是單級、單吸、懸臂式離心污水泵。泵吸入口為軸向水平方向,泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用新穎的雙端面機械密封結構形式,泵與電機安裝在共同底盤上,通過彈性聯軸器由電機直接驅動。該泵具有效率高、節能顯著、運行平穩、性能可靠、維修方便等優點。本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。(材質、鑄鐵、不銹鋼)

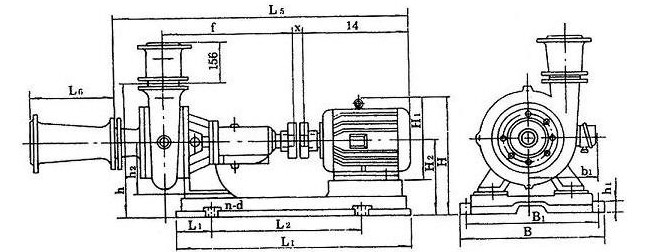

PWB型不銹鋼臥式排污泵安裝尺寸圖:
型號 |
底座型號 |
電機 號 |
外型及安裝尺寸 |
||||||||||||||||||
L1 |
L2 |
L |
B1 |
B |
H1 |
H2 |
h |
H1 |
H2 |
H |
B1 |
a |
f |
X |
L4 |
L5 |
N-d |
L6 |
|||
2½pw |
2½PW-y112M-4 |
y112M-4 |
125 |
534 |
779 |
385 |
445 |
35 |
180 |
470 |
265 |
270 |
423 |
190 |
160 |
411 |
17 |
|
|
4-Φ24 |
350 |
2½PW-y160M-4 |
y160M-4 |
155 |
575 |
885 |
430 |
490 |
385 |
495 |
255 |
|
|
4-Φ24 |
|||||||||
2½PW-y180M-4 |
y180M-4 |
122 |
700 |
942 |
420 |
480 |
40 |
490 |
430 |
290 |
540 |
285 |
|
|
4-Φ24 |
||||||
4PW |
4PW-y160M-6 |
y160M-6 |
145 |
590 |
890 |
430 |
490 |
40 |
180 |
586 |
385 |
280 |
505 |
255 |
214 |
444.5 |
16 |
|
|
4-Φ24 |
400 |
4PW-y200l1-4 |
y200l1-4 |
145 |
670 |
1025 |
536 |
596 |
600 |
475 |
300 |
575 |
310 |
|
|
4-Φ24 |
PWB型不銹鋼臥式排污泵技術參數:
流量:36-180m3/h;
揚程:8.5-48.5m;
電機功率:4-30KW;
轉速:960-2950r/min;
口徑:φ65-φ100;
介質溫度:≤100℃。
PWB型不銹鋼臥式排污泵結構圖:
|
1 |
泵蓋 |
10 |
油標 |
2 |
泵體 |
11 |
軸承箱 |
|
3 |
葉輪 |
12 |
軸承蓋 |
|
4 |
軸封體 |
13 |
平鍵 |
|
5 |
軸封盒 |
14 |
彈性圈 |
|
6 |
墊圈 |
15 |
軸 |
|
7 |
軸套(4PW無) |
16 |
螺母 |
|
8 |
油封 |
17 |
墊圈 |
|
9 |
軸套 |
18 |
密封環 |
PWB型不銹鋼臥式排污泵性能曲線:
序號 |
型 號 |
流 量 |
揚 程 |
轉 速 |
功率(kW) |
||
m3/h |
L/s |
軸功率 |
功率 |
||||
1 |
50PW-65 50PWF-65 |
14.5 |
4 |
16 |
1440 |
2.47 |
4 |
2 |
50PW-65 50PWF-65 |
25 |
6.94 |
32 |
2900 |
3.35 |
4 |
3 |
80PW-100 80PWF-100 |
56 |
15.5 |
13.5 |
1440 |
4.1 |
5.5 |
4 |
80PW-100 80PWF-100 |
90 |
25 |
26 |
2900 |
7 |
11 |
5 |
100PW-125 100PWF-125 |
100 |
27.8 |
12.5 |
1440 |
5.7 |
7.5 |
6 |
21/2PW |
60 |
16.6 |
9.5 |
1440 |
2.5 |
4 |
7 |
21/2PW |
90 |
25 |
26 |
2920 |
11 |
15 |
8 |
21/2PW |
90 |
25 |
43 |
2940 |
17 |
22 |
9 |
4PW |
100 |
27.8 |
11 |
960 |
4.7 |
7.5 |
10 |
4PW |
160 |
44.4 |
25.5 |
1460 |
18 |
30 |
11 |
6PW |
300 |
83.3 |
14 |
980 |
17 |
30 |
12 |
6PW |
350 |
97 |
27 |
1450 |
42 |
55 |
13 |
8PW |
500 |
139 |
13 |
730 |
29 |
45 |
14 |
8PW |
550 |
153 |
25 |
980 |
59.5 |
75 |
15 |
10PW |
800 |
222 |
13.5 |
730 |
40.2 |
75 |
16 |
10PW |
1000 |
278 |
25 |
980 |
92 |
132 |
PWB型不銹鋼臥式排污泵故障原因與排除方法:
故 障 |
原 因 |
解決方法 |
1、水泵不吸水,壓力表及真空表指針劇烈跳動。 |
注入水泵的水不夠,進水管路漏氣。 |
繼續注水、設法堵塞漏氣處。 |
2、流量減少或揚程下降。 |
1) 水泵或進出水管阻塞。 2) 密封環或葉輪磨損嚴重。 3) 轉速低于規定值。 |
1) 清洗泵或管路。 2) 更換損壞的另件。 3) 調整至額定轉速。 |
3、水泵軸功率過大 |
1) 流量超過使用范圍 2) 發生機械摩擦。 |
1) 調整流量在規定范圍內運行。 2) 檢查磨損原因加以消除。 |
4、水泵內部聲音反常,水泵吸不上水或泵振動。 |
1) 泵吸水高度太高,吸水管阻力過大或流量水太大。 2) 吸水管路漏氣。 3) 泵與電機軸不同心。 4) 有些部件螺釘松動。 |
1) 降低吸水髙度,減少吸水管路阻力,或調整出水闬閥以減少流量。 2) 消除漏氣。 3) 調整果與電機軸同心。 4) 擰緊螺釘。 |
5、軸承過熱。 |
1) 潤滑油過多或不足,或變質。 2) 泵軸與電機軸不同心。 |
1) 加油或換油。 2) 調整泵與電機軸同心。 |
PWB型不銹鋼臥式排污泵注意事項:
1) 泵進出口水管應設支承,不得以泵體作支承:
2) 出口水管路應裝設閘閥;
在泵吸入管路進口處應裝設一般性攔污柵、防止較大的石塊等物吸入泵內打壞葉片。
起動、停止和運轉:
1、起動
1)檢查軸承箱內是否已加油、油位是否正常油位線。
2)檢查電機旋轉方向是否與泵的旋轉方向一致。
3)關閉吐出口閘閥及壓力表旋塞,同時經泵體上部螺孔,向泵的吸水管內灌水。
4)啟動電機、并打開壓力表旋塞。
5)待水泵達正常轉速工作、壓力表顯示相應壓力時,打開真空表旋塞并逐漸打開排水管路上的閘閥到需要為止。
2、停止
1) 先慢慢關閉出水管路閘閥,然后切斷電源。
2) 若遇冰凍季節,停機后,打開泵體下部的四方螺塞,放空存水,以免凍裂。
3) 若長期不用,則各部件應拆開擦凈,并在滑動面涂上防銹油,妥善保存。
3、運轉
1) 在泵運轉過程中,必須注意觀察儀表、軸承發熱情況,填料漏水及泵的振動、雜音等情況是否正常,如發現異常應及時處理。
2) 軸承*高溫度不得超過75℃。
3) 軸承油應保持在正常油位線,不能過高或過低,過低應及時加油。
4) 密封環與葉輪的配合間隙,大于以下規定值時應更換新的密封環。
吸水口直徑≤100mm時,直徑方向總間隙≥1.5mm時
吸水口直徑>100mm時,直徑方向總間咪≥2mm時
PWB型不銹鋼臥式排污泵安裝:
1) 清除底座油戚及污垢,把底座放在地基上。
2) 用水平儀檢查底座水平,允許用鍥鐵找平。
3) 用水泥澆灌底座和地腳螺栓孔眼。
4) 水泥干涸后,檢查底座和地腳螺栓是否松動,合適后擰緊螺母,重新檢查水平。
5) 清理底座的支持平面及水泵和電機腳平面,然后把泵與電機裝上底座。
6) 檢查水平與電機中心是否一致,不一致可用薄鐵片調整使其同心(薄鐵片不得多于3片),聯軸器間應留有2-3mm間隙。
測量聯軸器外園上、下、左、右其差值不得超過0.1mm,兩聯軸器端面間咪在園周上*大與*小間隙差不得超過0.3mm,泵外形及安裝尺寸見圖4表5.
PWB型不銹鋼臥式排污泵裝配與拆卸:
先檢查各另、部件有無存在影響裝配的缺陷,然后將其擦洗干凈后,方可進行裝配。
1、準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。
2、將密封環、軸封盒、油標和油孔蓋、毛氈囤分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。
3、先將軸承裝入軸兩端,一起裝入軸承箱,然后裝上軸承壓蓋。
4、依次裝上軸承體、軸承(4PW無)油封圏及墊圈、葉輪、墊片和葉輪螺母并擰緊,然后裝上泵體和泵蓋。
