電動隔膜泵DBY型
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!

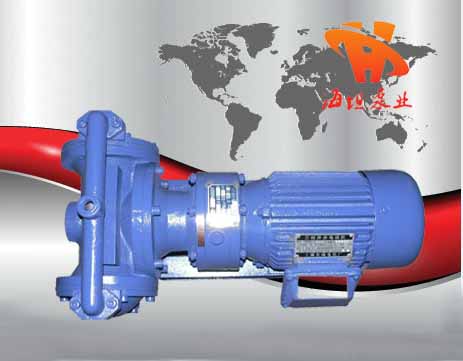

【DBY型電動隔膜泵】產品:
【DBY型電動隔膜泵】產品簡介:
DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,DBY電動隔膜泵適用于低壓,即出口壓力≤3kgf/cm2的場合. DBY電動隔膜泵是本廠生產的一種新型輸送機械,采用電動機通過減速機減速驅動,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能以抽光吸盡。其性能參數與德國的WLLDENPVMPS、美國的MARIOWPUMPS的相近。
本廠目前已形成系列化生產,共有八種規格通徑:
φ 10mm( 3/8'' )
φ 15mm ( 1/2'' )
φ 25mm ( 1'' )
φ 40mm ( 11/2'' )
φ 50mm ( 2'' )
φ 65mm ( 21/2'' )
φ 80mm ( 3'')
φ 100mm ( 4'' )
五種材質:鑄鐵DBY電動隔膜泵、鋁合金DBY電動隔膜泵、不銹鋼DBY電動隔膜泵、氟塑料襯里DBY電動隔膜泵、流體襯膠DBY電動隔膜泵。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、聚四氟乙烯、聚全氟乙烯F46等材質的隔膜片、密封球及密封球座,以滿足不同客戶的需要。DBY電動隔膜泵自投廠以來,已被國內外眾多石油、化工、電子、陶瓷、紡織系統單位采用,安置在各種特殊場合,用來抽用各種常規泵不能抽吸的介質,均取得了滿意的效果。 DBY電動隔膜泵注意事項:DBY電動隔膜泵工作時先打開出口閥,在工作時嚴禁關閉出口閥門。
【DBY型電動隔膜泵】型號意義:
【DBY型電動隔膜泵】產品特點:
1、不需灌引水,自吸能力達7米以上。
2、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
3、由于隔膜將被輸送介質和傳動機械件分開,所以介質不會向外泄漏;且泵本身無軸封,使用壽命大大延長;根據不同介質,隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍(F46)等,可以滿足不同客戶的要求。
4、泵體介質過流部分,可根據用戶要求不同,分為鑄鐵、不銹鋼、襯膠、鋁合金,電機可分普通電機、防爆電機、減速電機和電磁調速電機
【DBY型電動隔膜泵】技術參數:
流量:0-20m3/h;
揚程:30m;
功率:0.37-4kw;
轉速:1450r/min;
口徑:10-100mm;
溫度:-15-+150℃;
自吸高度:5-7m。
【DBY型電動隔膜泵】主要用途:
1. 泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2. 泵吸油漆、樹膠、顏料。
3. 粘合劑和膠水、全部種類可用泵吸取。
4. 各種瓦、瓷、磚器及陶器釉漿。
5. 油井鉆好后,用泵吸沉積物及灌漿。
6. 泵吸各種乳劑和填料。
7. 泵吸各種污水。
8. 用泵為油輪,駁船清倉吸取倉內污水。
9. 啤酒花及發酵粉稀漿、糖漿、糖蜜。
10. 泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11. 各種橡膠漿。
12. 各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13. 各種劇毒、易燃、易揮發液體。
14. 各種強酸、強堿、強腐蝕液體。
15. 作為各種固液體分離設備的前級送壓裝置
隔膜泵材質:鑄鐵、鋁合金、不銹鋼、、襯四氟 F46 、襯膠。
隔膜片材質:丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚全氟乙烯F46。
密封球材質:丁晴橡膠、氯丁橡膠、聚四氟乙烯、不銹鋼、陶瓷。
密封球座材質:丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯
【DBY型電動隔膜泵】性能曲線圖:
【DBY型電動隔膜泵】工作原理模擬圖:
【DBY型電動隔膜泵】結構圖:
【DBY型電動隔膜泵】性能參數:
型號 |
流量 |
吸程 |
揚程 |
出口壓力 |
電動功率 |
使用溫度℃ |
泵進出口 |
重量 |
|
鑄鐵 |
不銹鋼 |
||||||||
DBY-10 |
0.5 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
3/8"絲扣 |
50 |
DBY-15 |
0.75 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
1/2"絲扣 |
50 |
DBY-25 |
3.5 |
4 |
30 |
3 |
1450/1.5 |
90 |
150 |
1"絲扣 |
170 |
DBY-40 |
4.5 |
4 |
30 |
3 |
1450/2.2 |
90 |
150 |
11/2"絲扣 |
180 |
DBY-50 |
6.5 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
50mm法蘭 |
400 |
DBY-65 |
8 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
65mm法蘭 |
400 |
DBY-80 |
16 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
80mm法蘭 |
610 |
DBY-100 |
20 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
100mm法蘭 |
610 |
【DBY型電動隔膜泵】安裝尺寸:
型號 |
A |
A1 |
A2 |
A3 |
B |
K |
DN |
D1 |
ф1 |
фd |
h |
H1 |
H2 |
DBY-25 |
900 |
75 |
160 |
300 |
180 |
550 |
25 |
75 |
11 |
17.5 |
110 |
315 |
620 |
DBY-40 |
900 |
75 |
160 |
300 |
180 |
550 |
40 |
100 |
14 |
17.5 |
110 |
315 |
620 |
DBY-50 |
960 |
140 |
250 |
370 |
240 |
550 |
50 |
110 |
14 |
17.5 |
85 |
360 |
820 |
DBY-65 |
960 |
140 |
250 |
370 |
240 |
550 |
65 |
130 |
14 |
17.5 |
85 |
360 |
820 |
DBY-80 |
900 |
110 |
0 |
700 |
390 |
800 |
80 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
DBY-100 |
900 |
110 |
0 |
700 |
390 |
800 |
100 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
【DBY型電動隔膜泵】如何正確選用膜片:
DBY型電動隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的,用戶訂貨時須注明輸送介質的性質,以便出廠時配備不同隔膜,一般隔膜有下列幾種: 1.丁晴隔膜;主要用于耐油場合。 2.氯丁橡膠5031#本單位特制,主要用于耐丙酮及各種酸類、堿類。 3.氟橡膠6021#本單位特制,主要用于高溫150℃:,耐甲笨耐腐蝕。但價格比其它隔膜高。 4.食品橡膠,專用于食品飲料的輸送。
【DBY型電動隔膜泵】膜片材料的選擇:
隔膜品種介質種類 |
丁晴橡膠 |
氯丁橡膠 |
氟橡膠 |
聚四氟乙烯 |
食品橡膠 |
發煙硝酸 |
× |
× |
△ |
△ |
|
濃硝酸 |
× |
× |
△ |
△ |
|
濃硫酸 |
× |
× |
○ |
△ |
|
濃鹽酸 |
× |
△ |
△ |
△ |
|
濃磷酸 |
× |
△ |
△ |
△ |
|
濃醋酸 |
× |
× |
× |
△ |
|
濃氫氧化鈉 |
○ |
○ |
△ |
△ |
|
無水氨 |
△ |
△ |
△ |
△ |
|
稀硝酸 |
× |
× |
○ |
△ |
|
稀硫酸 |
△ |
△ |
△ |
△ |
|
稀鹽酸 |
× |
○ |
△ |
△ |
|
稀磷酸 |
× |
× |
△ |
△ |
|
稀氫氧化鈉 |
○ |
○ |
△ |
△ |
|
氨水 |
△ |
△ |
× |
|
|
苯 |
× |
× |
○ |
○ |
|
汽油 |
○ |
○ |
○ |
○ |
|
石油 |
△ |
× |
○ |
○ |
|
四氯化碳 |
○ |
|
○ |
○ |
|
二硫化碳 |
○ |
|
× |
○ |
|
乙醇 |
○ |
○ |
○ |
○ |
|
丙酮 |
× |
△ |
× |
○ |
|
甲酚 |
× |
△ |
△ |
○ |
|
乙醛 |
× |
× |
△ |
○ |
|
乙苯 |
× |
× |
△ |
○ |
|
丙烯晴 |
△ |
△ |
× |
○ |
|
丁醇 |
○ |
○ |
○ |
○ |
|
丁二烯 |
○ |
× |
△ |
○ |
|
苯乙烯 |
× |
× |
△ |
○ |
|
醋烯乙酯 |
× |
× |
× |
○ |
|
醚 |
× |
× |
× |
|
|
注:○——壽命較長、△——壽命一般、×——不可用,本表僅從耐腐性考慮,因聚四氯乙烯彈性比橡膠差,故實際使用壽命因壓力,泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。 |
【DBY型電動隔膜泵】注意事項:
1.泵出口嚴禁安裝閥門,如必需裝閥門;要在出口安裝安全閥門,工作壓力不得超過4公斤,以免造成損失。 2.應及時加油,保持潤滑系統正常運轉。 3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。 4.被輸送的介質及其溫度應在泵材允許范圍內。 5.對于輸送液體為易沉淀結晶的介質時,使用后應及時清洗排凈泵內積物,以免再開時損壞。
聲明:由于產品一直在更新,本文中所有文字、數據、圖片均只適用于參考,DBY型電動隔膜泵性能參數、DBY型電動隔膜泵使用場合、DBY型電動隔膜泵材質要求、DBY型電動隔膜泵結構、DBY型電動隔膜泵安裝尺寸以及DBY型電動隔膜泵的價格等詳情,我們一定會盡心盡力為您提供優質的服務。
