磁力驅動泵CQ型
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!

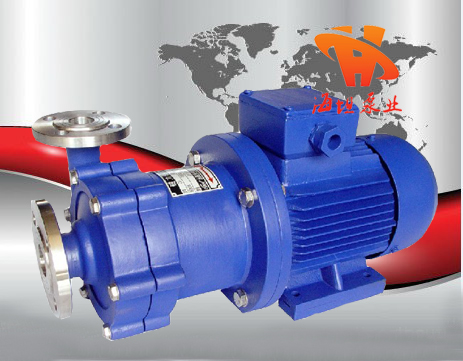

【CQ型磁力驅動泵】產品:
【CQ型磁力驅動泵】產品簡介:
CQ型不銹鋼磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理用于離心泵的新產品,設計合理、工藝先進,具有全密 封、無泄漏、耐腐蝕的特點,其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封,使泵的過流部件 處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的 工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。
【CQ型磁力驅動泵】型號意義:
【CQ型磁力驅動泵】產品特點:
磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷,不銹鋼等作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。
過流部件彩不銹鋼、高密度碳、高純氧化鋁陶瓷、填充聚四氟乙烯等耐腐蝕材料制造,加上無泄漏密封結構設計,確;瘜W(xué)流體的安全輸送。
泵的*高效率達到50-55%,泵的設計過程是充分考慮了節能。
結構簡單,主要部件模塊化,以便于簡便快速成的拆卸和檢查。易損件可單獨更換。
【CQ型磁力驅動泵】材質種類:
(1)工程塑料泵(增強聚丙烯)型號有:8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
(2)不銹鋼泵(1Cr18Ni9Ti)型號有:16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20,40CQ—32、50CQ—25,50CQ—32,50CQ—50,65CQ—25,65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。
【CQ型磁力驅動泵】產品用途:
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類,稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送,選用此泵則更為理想。
【CQ型磁力驅動泵】結構爆炸圖:
注:泵體材質:304不銹鋼;動環材質:填充四氟;靜環材質:陶瓷;葉輪:304不銹鋼;密封圈:橡膠;隔板:304不銹鋼;軸套:填充四氟;壓蓋:304不銹鋼;泵軸:304不銹鋼;內磁鋼總成:304不銹鋼+磁鐵;隔離套:304不銹鋼;外磁鋼總成:鑄鋼+磁鐵
【CQ型磁力驅動泵】性能參數:
【CQ型磁力驅動泵】性能曲線圖:
【CQ型磁力驅動泵】安裝尺寸圖:
【CQ型磁力驅動泵】安裝與使用:
1.磁力泵應水平安裝,不宜豎立,塑料泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。
2.當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸收線時,管道需配備底閥。
3.泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異賞聲響,各緊固件要緊固。
4.檢查電機旋轉方向是否與磁力泵轉向標記一致。
5.電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。
6.泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門。
【CQ型磁力驅動泵】使用注意事項:
1.因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以禁止空運轉,同時避免在工作中途停電后再啟動時所造成吋空載運轉。
2.被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒.需加磁性過濾器。
3.泵在使用中環境溫度應小于40℃ ,電機溫升不得超過75℃ 。
4.被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃,金屬泵的使用溫度〈100℃,輔送吸入壓力不大于0.2MPa,*大工作壓力1.6MPa、密度不大于1600^kg/m3,,粒度不大于30 X 10-6㎡/S的不含硬顆粒和纖維的液體。
5.對于輸送液為易沉淀結晶的介質,使用后應及吋清洗,排凈泵內積液。
6.磁力泵運行500小時后,應拆檢軸承和端面動環的磨損惰況,若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 5?2mm時,應更換軸承和軸向動環。
【CQ型磁力驅動泵】故障原因及排除方法:
【CQ型磁力驅動泵】材料耐腐蝕性能(供參考)
符號說明:V -優良. V -良好,0-可用.但腐蝕明顯X -腐蝕嚴重,不適用。
聲明:由于產品一直在更新,本文中所有文字、數據、圖片均只適用于參考,CQ型磁力驅動泵性能參數、CQ型磁力驅動泵使用場合、CQ型磁力驅動泵材質要求、CQ型磁力驅動泵結構、CQ型磁力驅動泵安裝尺寸以及CQ型磁力驅動泵的價格等詳情,我們一定會盡心盡力為您提供優質的服務。
