工程塑料磁力驅動泵CQF型
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!

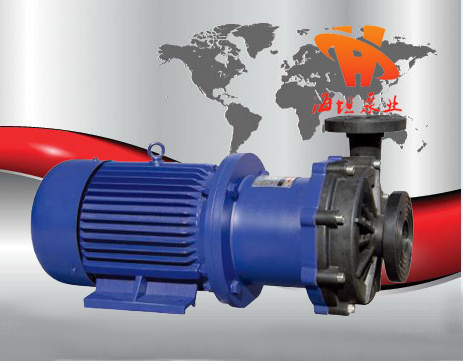

【CQF型工程塑料磁力驅動泵】產品:
【CQF型工程塑料磁力驅動泵】產品簡介:
CQF工程塑料磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵,當原動機帶動外磁鋼轉動時,通過磁場的作用驅動內磁鋼轉子同步旋轉,而內磁鋼轉子和葉輪連成一體,從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內,所以磁力泵是一種全封閉、無泄漏的產品,因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
在石油、化工、制藥、電子等眾多領域,越來越多的廠家,對其輸送的介質都要求無泄漏的工藝環境,迫切需要選擇理想的泵型,我公司生產的CQF系列磁力泵吸收了國內外領先水平的磁力泵生產新技術、新材料、新工藝,成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題,使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗,越來越多的用戶確信他們所選的是*安全、*可靠的泵型,我們將一如既往的為廣大用戶提供更加優質的服務。
【CQF型工程塑料磁力驅動泵】型號意義:
【CQF型工程塑料磁力驅動泵】產品特點:
CQF型工程塑料磁力泵以靜密封取代動密封,利用磁力耦合間接驅動,完全消除了滴漏的煩惱,絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象,消除環境污染,創造“無泄漏車間”、“無泄漏工廠”,實現安全、文明生產的理想用泵。
【CQF型工程塑料磁力驅動泵】產品用途:
CQF型工程塑料磁力泵結構緊湊,外型美觀,體積小,躁聲低,運行可靠,使用維修方便?蓮V泛用于化工,制藥,石油,電鍍,食品,電影照相洗印,科研機構,國防工業等單位 抽送酸,堿液,油類稀有貴重液,毒液,揮發性液體,以及循環水設備配套,過率機配套。特別是易漏,易燃,易爆液體的抽送。防爆電動機選用此泵則更為理想。
【CQF型工程塑料磁力驅動泵】結構爆炸圖:
注:1、泵 體:增強聚丙稀; 2、靜 環:碳化硅或氧化鋁陶瓷;3、動 環:填充F4;4、葉 輪:增強聚丙;5、密封圈:氟橡膠;6、隔 板:增強聚丙;7、隔離套:增強聚丙稀;8、外磁:HT200+永磁體;9、轉子:增強聚丙稀+永磁體;10、主軸:碳化硅或氧化鋁陶瓷;11 軸承:填充F4;12、支架:HT200
【CQF型工程塑料磁力驅動泵】性能參數:
【CQF型工程塑料磁力驅動泵】安裝尺寸圖:
安裝與使用:
一、磁力泵應水平安裝,不宜豎立,塑料泵不得承受管路重量,對于特殊垂直安裝的場合,電機務必朝上。
二、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥
三、泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異常聲響,各緊固件要緊固。
四、查電機旋轉方向是否與磁力泵轉向標記一致.
五、電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度.
六、泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門.
使用注意事項:
一、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以禁止空運轉,同時避免在工作中途停電后再啟動時所造成載時空載運轉。
二、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥
三、泵使用中環境應小于40℃、電機溫升不得超過75℃。
四、被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度<60℃,金屬泵的使用溫度小于100℃,輸送吸入壓力不大
于0.2MPa,*大工作壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬顆料和纖維的液體。
五、對于輸送液為易沉淀結晶的介質,使用后應及時清洗,排凈泵內積液。
六、磁力泵運行500小時后,應拆軸承和端面動環的磨損情況若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時,應更
換軸承和軸向動環。
故障原因及排除方法:
主要材料耐腐蝕性能(供參考):
符號說明:V -優良. V -良好,0-可用.但腐蝕明顯X -腐蝕嚴重,不適用。
聲明:由于產品一直在更新,本文中所有文字、數據、圖片均只適用于參考,CQF型工程塑料磁力驅動泵性能參數、CQF型工程塑料磁力驅動泵使用場合、CQF型工程塑料磁力驅動泵材質要求、CQF型工程塑料磁力驅動泵結構、CQF型工程塑料磁力驅動泵安裝尺寸以及CQF型工程塑料磁力驅動泵的價格等詳情,我們一定會盡心盡力為您提供優質的服務。
