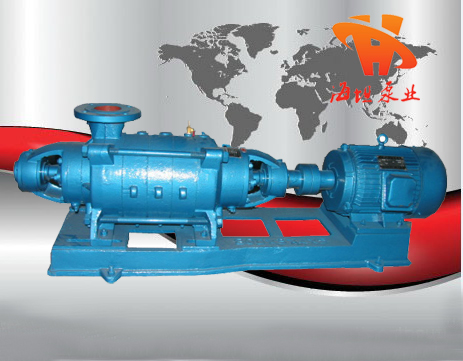

D型臥式分段式清水多級泵
- 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
- 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
- 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
【D型臥式分段式清水多級泵】產品:
【D型臥式分段式清水多級泵】產品簡介:
D型臥式多級泵系單吸多級分段式清水離心泵,供輸送請水及物理化學性質類似于水的液體之用。本泵揚程為H23至153.6米,流量為12.6--39.6m3/h。液體的*高 溫度不得超過80℃,廣泛應用于礦山排水、工廠及城市給水之用。 口徑DN:50-125 (mm) 揚程H:23-153.6 (m) 流量Q:12.6-39.6(m3/h) 使用溫度T:80℃,D型臥式、單吸多級、分段式清水離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。海坦泵業產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
【D型臥式分段式清水多級泵】型號意義:
【D型臥式分段式清水多級泵】產品特點:
1、水力模型先進,效率高,性能范圍廣。
2、泵運行平穩,噪音低。
3、軸封采用軟填料密封或機械密封,密封安全可靠、結構簡單,維修方便快捷。
4、軸為全封結構,確保了不與介質接觸,不銹蝕,使用壽命長。
【D型臥式分段式清水多級泵】產品用途:
D型臥式分段式清水多級泵主要用于工業和城市給排水、高層建筑增壓供水,園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等,尤其適用于小型鍋爐給水。
【D型臥式分段式清水多級泵】技術參數:
流量:6.3-300m3/h;
揚程:13-650m;
功率:2.2-400KW;
轉速:1450-2950r/min;
口徑:φ50-φ200;
溫度范圍:≤105℃;
工作壓力:≤3.0Mpa。
【D型臥式分段式清水多級泵】性能參數:
型號 |
級數 |
流量(Q) |
揚程 |
轉速(r/min) |
功率 |
效率л(%) |
||
m3/h |
l/s |
軸功率 |
電機功率 |
|||||
50D8 |
2 |
18 |
5 |
19 |
2950 |
1.5 |
2.2 |
62 |
3 |
18 |
5 |
28.5 |
2950 |
2.25 |
3 |
62 |
|
4 |
18 |
5 |
38 |
2950 |
3 |
4 |
62 |
|
5 |
18 |
5 |
47.5 |
2950 |
3.75 |
5.5 |
62 |
|
6 |
18 |
5 |
57 |
2950 |
4.5 |
5.5 |
62 |
|
7 |
18 |
5 |
66.5 |
2950 |
5.25 |
7.5 |
62 |
|
8 |
18 |
5 |
76 |
2950 |
6 |
7.5 |
62 |
|
9 |
18 |
5 |
85.5 |
2950 |
6.75 |
7.5 |
62 |
|
10 |
18 |
5 |
95 |
2950 |
7.5 |
11 |
62 |
|
11 |
18 |
5 |
104.5 |
2950 |
8.25 |
11 |
62 |
|
12 |
18 |
5 |
114 |
2950 |
9 |
11 |
62 |
|
80D12 |
2 |
32.4 |
9 |
22.7 |
2950 |
2.68 |
3 |
75 |
3 |
32.4 |
9 |
34.05 |
2950 |
4.02 |
5.5 |
75 |
|
4 |
32.4 |
9 |
45.4 |
2950 |
5.36 |
7.5 |
75 |
|
5 |
32.4 |
9 |
56.75 |
2950 |
6.7 |
7.5 |
75 |
|
6 |
32.4 |
9 |
68.1 |
2950 |
8.04 |
11 |
75 |
|
7 |
32.4 |
9 |
79.45 |
2950 |
9.38 |
11 |
75 |
|
8 |
32.4 |
9 |
90.8 |
2950 |
10.72 |
15 |
75 |
|
9 |
32.4 |
9 |
102.15 |
2950 |
11.06 |
15 |
75 |
|
10 |
32.4 |
9 |
113.5 |
2950 |
13.4 |
15 |
75 |
|
11 |
32.4 |
9 |
124.85 |
2950 |
14.74 |
18.5 |
75 |
|
12 |
32.4 |
9 |
136.2 |
2950 |
16.08 |
18.5 |
75 |
|
100D16 |
2 |
54 |
15 |
35.2 |
2950 |
7.2 |
11 |
71.5 |
3 |
54 |
15 |
52.8 |
2950 |
10.8 |
15 |
71.5 |
|
4 |
54 |
15 |
70.4 |
2950 |
14.4 |
18.5 |
71.5 |
|
5 |
54 |
15 |
88 |
2950 |
18 |
22 |
71.5 |
|
6 |
54 |
15 |
105.6 |
2950 |
21.6 |
30 |
71.5 |
|
7 |
54 |
15 |
123.2 |
2950 |
25.2 |
30 |
71.5 |
|
8 |
54 |
15 |
140.8 |
2950 |
28.8 |
37 |
71.5 |
|
9 |
54 |
15 |
158.4 |
2950 |
32.4 |
37 |
71.5 |
|
10 |
54 |
15 |
176 |
2950 |
36 |
45 |
71.5 |
|
11 |
54 |
15 |
198.6 |
2950 |
39.6 |
55 |
71.5 |
|
12 |
54 |
15 |
211.2 |
2950 |
43.2 |
55 |
71.5 |
|
125D25 |
2 |
108 |
30 |
40 |
2950 |
15.6 |
18.5 |
76 |
3 |
108 |
30 |
60 |
2950 |
23.4 |
30 |
76 |
|
4 |
108 |
30 |
80 |
2950 |
31.2 |
37 |
76 |
|
5 |
108 |
30 |
100 |
2950 |
39 |
45 |
76 |
|
6 |
108 |
30 |
120 |
2950 |
46.8 |
55 |
76 |
|
7 |
108 |
30 |
140 |
2950 |
54.6 |
75 |
76 |
|
8 |
108 |
30 |
160 |
2950 |
62.4 |
75 |
76 |
|
9 |
108 |
30 |
180 |
2950 |
70.3 |
90 |
76 |
|
10 |
108 |
30 |
200 |
2950 |
78 |
90 |
76 |
【D型臥式分段式清水多級泵】故障及排除:
故 障 |
原 因 |
解決方法 |
1、水泵不吸水.壓力表及真空表的指針劇烈跳動.. |
注入水泵的水不夠.不管與儀表漏氣. |
再往水泵內注水.擰緊堵塞漏氣處。 |
2、水泵不吸水.真空表表示高度真空。 |
底閥沒有打開或已經堵基。吸水管阻力太大。吸水高度太高. |
校正或更改底閥情況.或更改吸入管。降低吸水高度。 |
3、壓力表有壓力.然水泵仍不出水. |
出水管阻力太大.旋轉方向不對,葉輪堵塞.水泵轉數不夠 |
檢査或縮短水管及檢査電機。取下水管接頭清洗葉輪。增加水泵軸轉數. |
4、流置低于設計要求. |
水泵堵塞.密封環磨損過多.轉數不足。 |
清洗水泵及管子.更換密封環.增加水泵軸的轉數 |
5、水泵消耗的功率過大。 |
填料壓蓋太緊.墳料函發熱葉輪磨損.水泵供水置增加.. |
放松填料壓蓋。更換葉輪.增加出水管阻力來降低流靈。 |
6、水泵內部聲音反常、水泵不上水。 |
流量太大.吸水管內阻力過大。在吸水處有空氣;參入。所吸送液體溫度過離。 |
增加出水管內阻力以減少流靈。檢査泵吸水管。檢査底閥.減少吸水高度.堵塞漏氣處.降低吸水高度。 |
7、水泵震動 |
泵軸與機電不在同一中心線上.或泵軸歪料. |
把水泵和電機的軸中心對準, |
8、軸承過熱。 |
沒有油。水泵與電機軸不在同一中心線上。 |
加油。把軸中心線對準,檢査或清洗軸承體。 |
