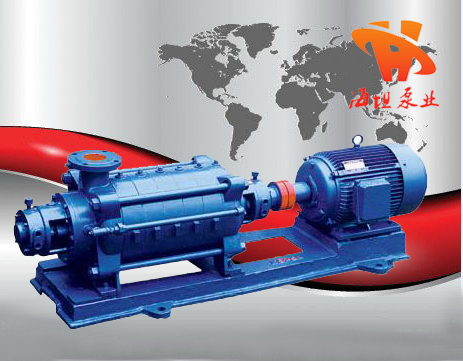

【TSWA型臥式清水多級泵】產品:
【TSWA型臥式清水多級泵】產品簡介:
TSWA型臥式清水多級泵系列臥式、單吸多級、分段式結構,是*新開發生產的節能系列產品。具有效率高,運行噪音低,抗汽蝕性能好,結構合理,使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。海坦泵業產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
【TSWA型臥式清水多級泵】型號意義:
【TSWA型臥式清水多級泵】產品特點:
1、水力模型先進,效率高,性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同,便于管路連接。
4、泵運行平穩,噪音低,壽命長。
5、密封可靠、無泄漏。
【TSWA型臥式清水多級泵】產品用途:
TSWA型臥式清水多級泵適用于工業和城市給排水、高層建筑增壓供水,園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等,尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
【TSWA型臥式清水多級泵】技術參數:
流量:18-155m3/h;
揚程:18-270m;
功率:2.2-180kw;
轉速:1450r/min;
口徑:φ50-φ150;
溫度范圍:0-+80℃;
工作壓力:≤3.0Mpa。
【TSWA型臥式清水多級泵】使用條件:
1、TSWA型臥式清水多級泵適于輸送清水及物理化學性質類似于清水的物質,其固體不溶物體積不超過單位體積0.1%,粒度≤2mm
2、TSWA型臥式清水多級泵介質溫度:-15℃~80℃;
3、TSWA型臥式清水多級泵工作壓力:系統壓力≤3.0MPa;(即:系統壓力=入口壓力+泵工作時的壓力≤3.0MPa)
4、TSWA型臥式清水多級泵周圍環境溫度應低于40℃,相對濕度低于95%;
5、由于TSWA型臥式清水多級泵主要部件均為鑄鐵材質,因此所輸送介質應無強腐蝕性。
注:如介質帶有細小顆;蚓邚姼g性時,請在訂貨時說明,以便提供更為可靠之產品。
【TSWA型臥式清水多級泵】性能參數:
型號 |
級數 |
流量(m3/h) |
揚程 |
轉速(r/min) |
電機功率 |
50TSWA |
2 |
18 |
18.4 |
1450 |
2.2 |
3 |
18 |
27.6 |
1450 |
3 |
|
4 |
18 |
36.8 |
1450 |
4 |
|
5 |
18 |
46 |
1450 |
5.5 |
|
6 |
18 |
55.2 |
1450 |
5.5 |
|
7 |
18 |
64.4 |
1450 |
7.5 |
|
8 |
18 |
73.6 |
1450 |
7.5 |
|
9 |
18 |
82.8 |
1450 |
7.5 |
|
75TSWA |
2 |
36 |
23 |
1450 |
5.5 |
3 |
36 |
34.5 |
1450 |
7.5 |
|
4 |
36 |
46 |
1450 |
11 |
|
5 |
36 |
57.5 |
1450 |
11 |
|
6 |
36 |
69 |
1450 |
15 |
|
7 |
36 |
80.5 |
1450 |
15 |
|
8 |
36 |
90 |
1450 |
18.5 |
|
9 |
36 |
103.5 |
1450 |
18.5 |
|
100TSWA |
2 |
69 |
31.2 |
1450 |
11 |
3 |
69 |
46.8 |
1450 |
15 |
|
4 |
69 |
62.4 |
1450 |
22 |
|
5 |
69 |
78 |
1450 |
30 |
|
6 |
69 |
93.6 |
1450 |
30 |
|
7 |
69 |
109.2 |
1450 |
37 |
|
8 |
69 |
124.8 |
1450 |
45 |
|
9 |
69 |
140.4 |
1450 |
45 |
|
125TSWA |
2 |
90 |
43.2 |
1450 |
22 |
3 |
90 |
64.8 |
1450 |
30 |
|
4 |
90 |
86.4 |
1450 |
45 |
|
5 |
90 |
108 |
1450 |
55 |
|
6 |
90 |
129.6 |
1450 |
75 |
|
7 |
90 |
151.2 |
1450 |
75 |
|
8 |
90 |
172.8 |
1450 |
90 |
|
9 |
90 |
194.4 |
1450 |
90 |
|
150TSWA |
2 |
155 |
60 |
1450 |
45 |
3 |
155 |
90 |
1450 |
75 |
|
4 |
155 |
120 |
1450 |
90 |
|
5 |
155 |
150 |
1450 |
110 |
|
6 |
155 |
180 |
1450 |
135 |
|
7 |
155 |
210 |
1450 |
155 |
|
8 |
155 |
240 |
1450 |
180 |
|
9 |
155 |
270 |
1450 |
180 |
【TSWA型臥式清水多級泵】故障與排除:
故 障 |
原 因 |
解決方式 |
1、泵不吸水,壓力表指針劇烈擺動。 |
灌注引水不夠,管路與儀表連接處漏氣。 |
檢修底閥是否漏水,在灌足引水,擰緊或修回漏氣處。 |
2、水泵不出水,真空表表示高度真空。 |
底閥沒有打開或已堵塞,吸水管路阻力太大,吸水高度過高。 |
檢查底閥,更換水管,降低吸水高度。 |
3、壓力表有壓力,但仍不出水。 |
出水管阻力太大,旋轉方向不對,葉輪堵塞,泵轉速不足。 |
檢查或縮短水管。檢查電機,清除葉輪內的污物,增加泵轉速。 |
4、流量低于設計要求。 |
水泵堵塞,密封環磨損過多,轉速不足。 |
清洗水泵及管路,更換密封環,增加泵轉速。 |
5、泵消耗功率過大。 |
填料壓蓋太緊,并發熱,葉輪有磨損,泵流量增大。 |
調整填料壓蓋松緊程度,檢查泵軸是否彎曲,更換葉輪,增加出水阻力,降低流量。 |
6、泵內聲音反常,泵不出水。 |
吸水管阻力過大,吸入管路漏氣,輸送的液體溫度過高。 |
檢查吸入管和底閥,堵塞漏氣處、減少吸水高度,降低水溫。 |
7、水泵振動,軸承過熱。 |
電機與泵不同心,軸承缺油或磨損。 |
調整電機軸與泵軸的同軸度,加油或更換軸承。 |
